LBO晶体（三硼酸锂 LiB3O5）是一种非线性光学晶体，非常适合各种非线性光学应用。LBO 晶体兼具宽透明度、中等程度的高非线性耦合、高损伤阈值以及良好的化学和机械性能。
LBO晶体具有以下特点：
宽透明度范围（160nm – 2600nm）
中等程度的高非线性系数
损坏阈值高
宽波长范围内的 I 类和 II 类相位匹配
光学均匀性高
接受角大，偏离角小
LBO晶体的特殊优势：

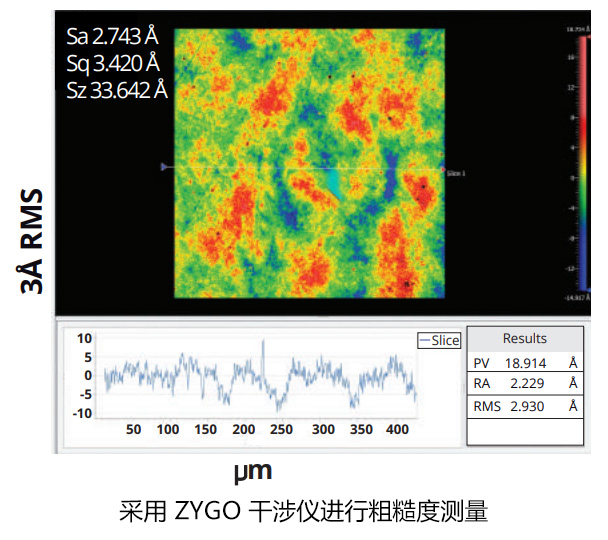

超抛光元件，表面质量极佳：粗糙度 < 3Å RMS，划痕深度 2/1
极低的体吸收率：1064nm波长时高达 2ppm/cm
晶体尺寸可达 50x50mm，最大长度为 50mm
严格的质量控制
应用领域
激光材料加工: 激光打孔，激光钻孔，激光焊接，激光切割，激光划片，激光烧蚀，激光熔融，激光快速成型，激光3D打印
生物医学激光应用
激光显示，激光电视，激光投影
激光打标，激光印刷
光通信
光传感，传感器
典型规格
| 口径 | 高达50x50 mm² |
| 长度 | 沿 x 轴高达 50 mm |
| 平整度 | 高达 λ/10 @1064nm |
| 粗糙度 | <3Å RMS |
| 平行度 | 高达 5 arc sec. |
| 垂直度 | 高达 5 arc min. |
| 划痕状瑕疵, /坑洼瑕疵 | 2/1 ，可定制0/0 |
| 增透膜 | 双带 R < 0.1% |
| 吸收系数 |
<块状 (1064nm) =2-4 ppm/cm <表面（1064 nm）= 1-2 ppm <批量（532 nm）= 8ppm/cm <表面（532 nm）= 1-2 ppm |
| 波面畸变控制 | λ/8 @633 nm |

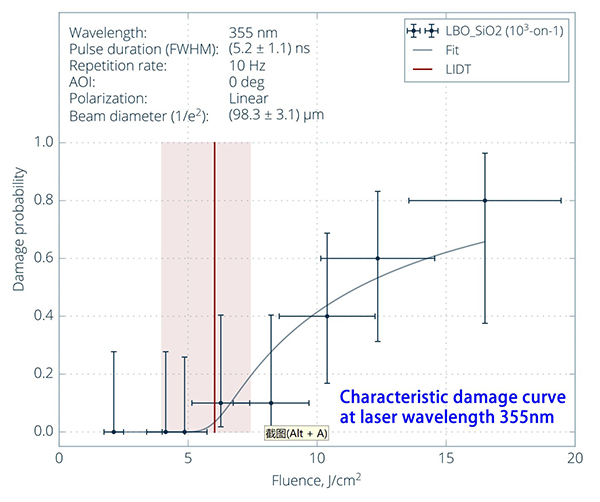

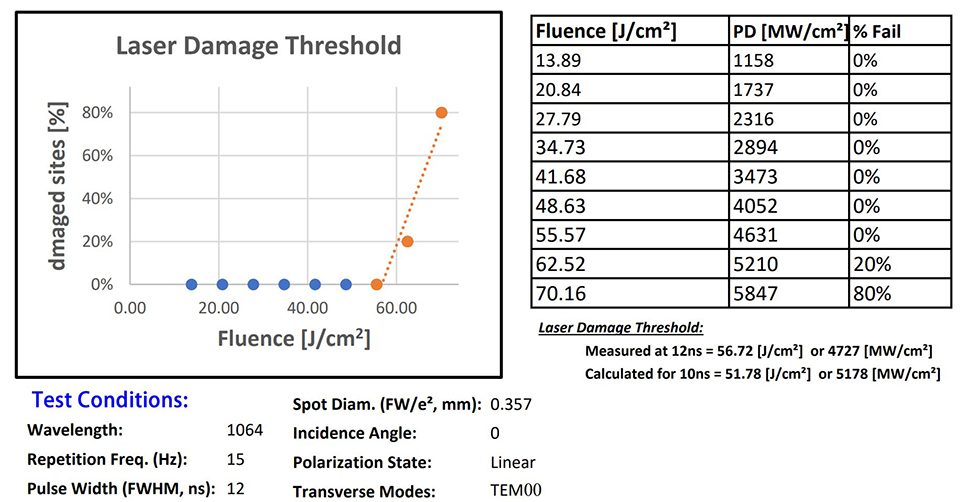

| 激光损伤阈值 |
800 MW/cm² @1064 nm 500 MW/cm² @532 nm 300 MW/cm² @355 nm For 10 ns pulses |
常见应用
高功率二极管泵浦 Nd:YAG 和 Nd:YLF 激光器、Alexandrite、Ti:Sapphire、染料激光器和超短脉冲激光器的二倍频和三倍频。

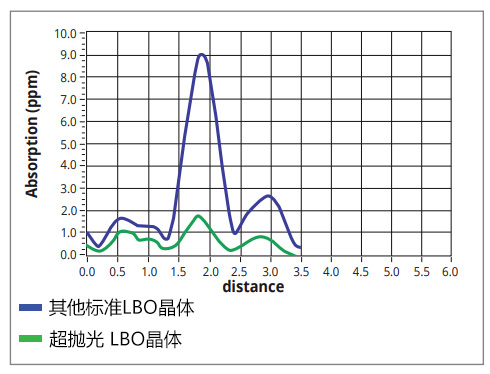

在波长为 1064/532nm 的增透膜的 LBO 晶体上进行波长为 532nm 的表面吸收：图表清楚地表明，在 532nm 波长下，镀膜 LBO 超级抛光晶体（粗糙度<3 Å）的表面吸收率比标准抛光镀膜 LBO 晶体（粗糙度约 10 Å）低约 4 倍。基于这一差异，我们制造的 LBO 超抛光晶体应具有更长的使用寿命。
