飞秒激光器和放大器

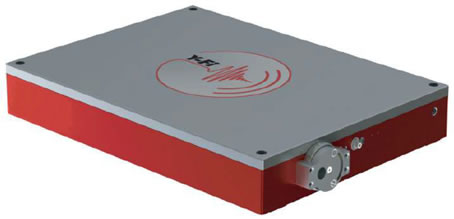

STKM-YFi 高功率高重频近红外超快光纤激光器

STKM YFI激光器系列是一种高平均功率、高重复频率的近红外超快光纤激光器。STKM YFI产品是基于一个单一的坚固的光机平台，非常易于操作。

STKM YFI系统采用专利的正常色散（ANDi）锁模光纤激光器与光纤放大器耦合。这种配置提供很多独特的性能，包括：

• 支持-100fs脉冲的带宽

• 来自振荡器的高输出能量。对于较短的时间基座脉冲无需放大。

• 稳健的长期运行

相较于同类产品， STKM YFI激光器系列的短脉冲、高脉冲能量能提供更高的峰值强度。确保脉冲持续时间和基座能量的含量，通过FROG脉冲测量进行验证，以确保每个激光脉冲中没有皮秒脉冲来从主短脉冲中夺取能量。因此，能确保真正有更多的激光输出能量可用，需要较少的能量/平均功率，并降低可见的附带损害和其他有害相互作用的概率。

特征：

• 平均功率：5W／20 W／50 W (STKM-YFi / STKM-YFi HP / STKM-YFi Ultra)

• < 150/170/190fs低脉冲基座脉冲长度对驱动非线性光学相互作用的性能有改善：在较低的脉冲能量/平均功率下最佳效率

• 可调谐重复频率（0.5-15，60MHz）

• 全集成、坚固、免提激光光源

• 稳定的大温度范围（16-26℃）

• 图形化，直观的软件控制与集成诊断

• 计算机控制脉宽预补偿：无需外部棱镜或光栅优化实验

• 激光头无需手动调节

主要性能

*环境温度 ± 0.5°C

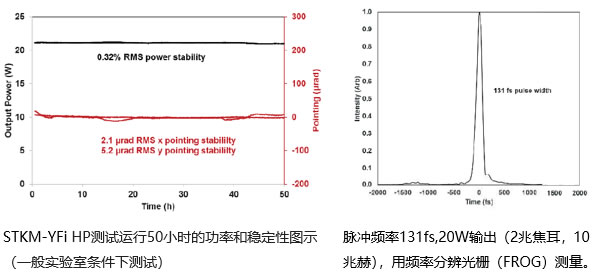

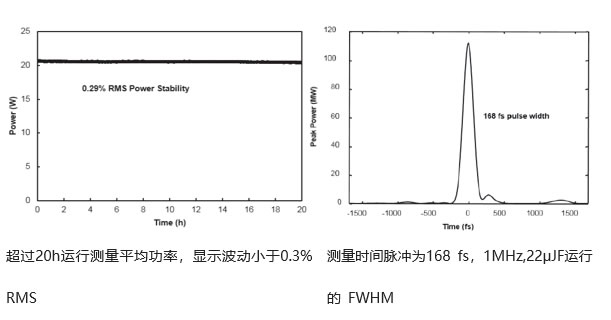

STKM-YFi 和STKM-YFi HP 典型数据

STKM-YFi Ultra 样品数据:

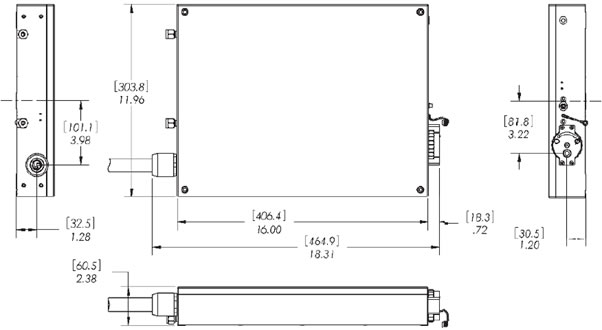

外形图STKM-YFi / STKM-YFi HP:

应用：

• OPCPA 种子源

• OPA泵浦

• 多光子显微镜

• 化学光谱法

• 组织、玻璃和塑料的精密微加工

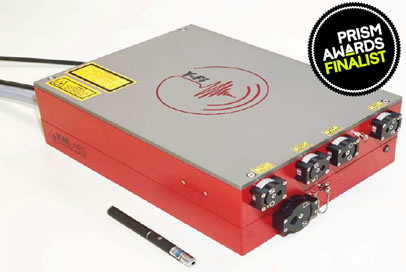

STKM-YFi 可调超快短波/中波红外激光源

STKM YFI OPA是由STKM YFI HP泵浦的垂直集成光学参量放大器。以1035nm为中心的STKM-YFi HP的超前脉冲宽度持续时间导致稳定的相干白光种子源以及异常高的到短波和中波红外的转换效率。

独特特性：

• 可调谐重复频率范围为1-2 MHz

• ＞15%信号和闲频的转换效率

• 支持＜50 fs脉冲

• STKM YFI HP输出（1035nm，3μJ）也可用，直接或OPA后残留。

• 结构紧凑，激光头外形尺寸为 12“X16”X5.5“激光头”

特征：

• 相干白光种子OPA

• 平均功率高达400 mW的信号和100 mW 的闲频

• <1.5%发射脉冲能量信号偏差

• 优秀的光束质量：M2＜1.4

• 单独预留1mm输出单独端口

• GUI直观控制，包括波长和脉冲优化

• 净短脉冲（低基座）和高能量的组合使得更高的峰值强度来驱动非线性光学过程

• 客户自定义配置

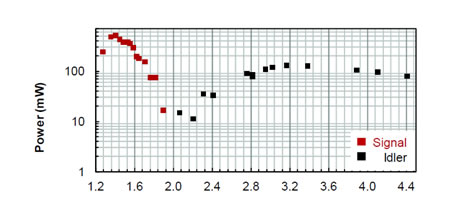

STKM-YFi 可调谐OPA

主要性能

• * 在最小调谐范围内

• ** 在最大调谐范围对SHG信号进行的测量

• *** 在调谐范围峰值处

• **** 典型性能

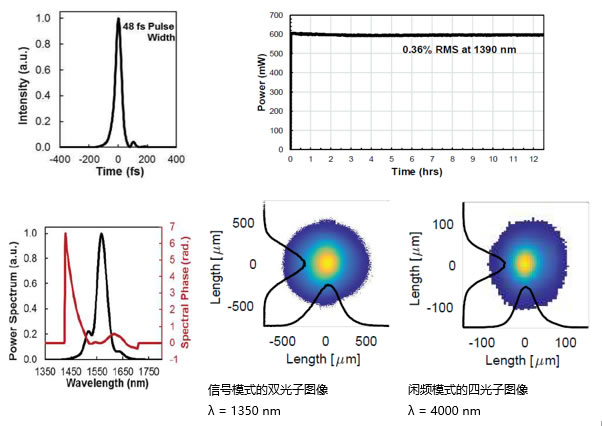

STKM-YFi OPA 典型数据:

特性:

短波红外（SWIR）超连续谱生成

• 中波红外（MWIR）超连续谱生成

• 三，四光子激发荧光显微术

• 泵浦探针光谱法

• 尖端增强的中波红外纳米和纳米谱

• 视网膜相干拉曼散射（模拟拉曼散射，相干反斯托克斯 -拉曼散射，脉冲受激拉曼散射等等

高功率飞秒激光器

特点:

• 直接二极管泵Yb光纤激光振荡器/放大器设计

• 全二极管泵浦, 全固态结构

• 坚固, 单箱设计

• 平均功率>20W

• 从200kHz 至 25MHz的选择性重复率

• 高质量光束

• 低噪音, CW泵浦

• 高稳定性和使用期

• 完全电脑操控包括iPhone/iPod应用程式

• 适合用于: 微加工, 光子光聚合, 波导直写, 高S/N 泵/探针, OPA/NOPA泵浦

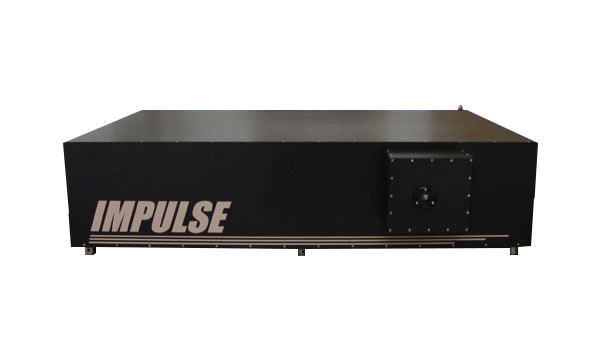

IMPULSETM是款全二极管泵浦，直接二极管泵浦， 掺Yb光纤振荡器/放大器系统，能够在200 kHz和25MHz的用户重复率选项之间生产各种高达10μJ的脉冲能量。相比市面上的单箱超短脉冲激光设计，IMPULSETM在2MHz, 20W的平均输出功率下能提供超过一个量级高功率。

IMPULSETM是使用振荡器/放大器锁模科技里的革新概念。掺Yb光纤激光振荡器/放大器的设计结合了高空间模式质量的光纤激光同固态运作的低杂讯性能。

IMPULSETM是个简洁, 强大的单箱飞秒到皮秒脉冲来源，同时也是您所期待的简单操作, 稳定和可靠的光纤来源。所有的主要参数都由计算机操控，让实验或工作台变得简单。IMPULSETM甚至可用iPhone/iPod2 应用程式操作。

可选择配件包括多光子光聚合， 波导直写， 微加工, 谐波产生, 高S/N的OPA/NOPA波长转换和泵/探头实验的快速数据采集。

性能参数:

• 平均输出功率: 在 ≥2MHz 重复率下用户可通过嵌入式计算机调整最大至20W

• 重复率: 用户可于200KHz至25MHz之间通过计算机调整 (调整频率数为振荡频率除以整数)

• 脉冲能量: 用户可于100nJ和10μJ之间通过计算机调整 (如>0.8μJ在25MHz, >10μJ在<2MHz)

• 脉宽: 用户可于< 250fs和>8ps之间通过计算机调整

• 横模: TEM00

• M2 < 1.2-1.5 取决于脉冲能量

• 杂讯: < 1%rms

• 中心波长: 1.03微米

• 电源: 220VAC (110VAC选项), 20 Amps

• 激光器尺寸103Lx62.5Wx26H cm3

• 控制柜尺寸123Hx53.5W x81D cm3

备注:

1. 有激光选择器的选项来增加从200kHz到单脉冲的可调整重复率。

2. iPhone和iPod 是Apple Inc的商标。

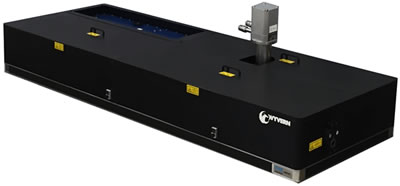

STKM-W500高功率超快放大器系统

STKM-W500 是高重复频率、50-300KHz的单级再生放大器。它是基于一个单一坚固的光机平台完整集成。它还提供业界领先的“免提”计算机控制的重复频率调谐，和现有市场上的最高可升级的脉冲能量。专利的低温冷却放大器技术，允许脉冲能量和重复率之间的连续自动权衡。

独特特性:

• 100 kHz级钛宝石系统的最高脉冲能量

• 可调谐重复频率：50-30KHz在单一仪器里

• 低温热效应的净脉冲

• 密封，模块压缩集成

• 可靠的可维护的二代低温室

特性:

• 低温冷却方式使期是市场上现有的最高平均功率的系统

• 单个箱体平均功率高达 10W

• 脉冲能量高达 200mJ

• 重复频率50- 300 kHz

• 脉宽 < 40 fs

• 光斑质量: M2< 1.1 - 1.2

• 直观的GUI控制软件，包括波长、带宽、功率和重复率控制与集成诊断

• 泵浦激光器和振荡器集成到一个箱体内

• 净短脉冲（低基座）和高能量的组合使得更高的峰值强度来驱动非线性光学过程

• 客户自定义配置

STKM-W500 产品线

可分成两个型号

应用:

• OPAs 和 HG 单元泵浦

• 材料研究

• 飞秒化学

• 光谱学

• 太赫兹波产生

• 超快成像

• 泵浦探针实验

STKM-W1000高功率超快放大器系统

STKM-W1000 是小于40fs的单级再生放大器。它是基于一个单一坚固的光机平台完整集成。它还提供业界领先的“免提”计算机控制的重复频率调谐和现有市场上的最高可升级的脉冲能量。专利的低温冷却放大器技术，允许脉冲能量和重复率之间的连续自动平衡。

独特特性:

• HHG优化泵浦（XUUSTM产品）

• 可调谐重复频率：1-10 kHz 或 10-50 kHz在单一仪器里

• 低温热效应的净脉冲

• 密封，模块压缩集成

• 可靠的可维护的二代低温室

特性:

• 低温冷却方式是市场上现有的最高平均功率的系统

• 单个箱体平均功率>20W

• 脉冲能量高达 9mJ

• 重复频率1-50KHz

• 脉宽 < 40 fs

• 光斑质量: M2< 1.1 - 1.2

• 直观的GUI控制软件，包括波长、带宽、功率和重复率控制与集成诊断

• 泵浦激光器和振荡器集成到一个箱体内

• 净短脉冲（低基座）和高能量的组合使得更高的峰值强度来驱动非线性光学过程

• 客户自定义配置

STKM-W1000 产品线

可分成三个型号

应用:

• 高次谐波(HHG)

• OPAs 和 HG 单元泵浦

• 材料研究

• 飞秒化学

• 光谱学

• 太赫兹波产生

• 超快成像

• 泵浦探针实验

STKM-D 高功率超快放大器系统

STKM-D 是小于25fs的单级多程放大器。它是基于一个单一坚固的光机平台完整集成。它还提供业界领先的“免提”计算机控制的重复频率调谐和现有市场上的最高可升级的脉冲能量。专利的低温冷却放大器技术，允许脉冲能量和重复率之间的连续自动权衡。

独特特性:

• HHG优化泵浦（KMLabs的XUUSTM产品）

• 可调谐重复频率：1-3kHz，5-10kHz或10-15kHz在单一仪器里

• 低温热效应的净脉冲

• 密封，模块压缩集成

特性:

• 低温冷却方式使期是市场上现有的最高平均功率的系统

• 单个箱体平均功率>10W

• 脉冲能量高达 5mJ

• 重复频率1-15KHz

• 脉宽 < 25 fs

• 光斑质量: M2< 1.2 - 1.3

• 直观的GUI控制软件，包括波长、带宽、功率和重复率控制与集成诊断

• 泵浦激光器和振荡器集成到一个箱体内

• 净短脉冲（低基座）和高能量的组合使得更高的峰值强度来驱动非线性光学过程

• CEP稳定化

• 客户自定义配置

STKM-DR 产品线

可分成三个型号

应用:

• 高次谐波(HHG)

• 阿秒研究

• OPAs 和 HG 单元泵浦

• 材料研究

• 飞秒化学

• 光谱学

• 太赫兹波产生

• 超快成像

• 泵浦探针实验

STKM-RD 高能量超快放大器系统

STKM-RD型多级多程放大器是目前市场上平均功率最高的台式超快钛宝石激光系统，它提供高能量25fs以下的脉冲，并允许软件控制实时的重复率变化，无需光路调整。STKM - D系列放大器系统在1-20kHz之间的重复频率范围内工作。其专利低温冷却放大器技术，允许在脉冲能量和重复频率之间进行连续自动权衡。STKM RD系列放大器可作为CEP稳定器或完全CEP稳定系统。至于谐波转换，OPA和EUV选项也是可用的。

独特特性:

• 高达1KHz的峰值功率

• 最短脉冲<25fs

• 可调谐重复频率：1-3kHz，5-10kHz或10-15kHz在单一仪器里

• 低温热效应的净脉冲

• 可靠的可维护的二代低温室

特性:

• 低温冷却方式使期是市场上现有的最高平均功率的系统

• 平均功率>50W

• 脉冲能量高达 30mJ

• 重复频率1-10KHz

• 脉宽 < 25 fs

• 光斑质量: M2< 1.2 - 1.3

• 直观的GUI控制软件，包括波长、带宽、功率和重复率控制与集成诊断

• 泵浦激光器和振荡器集成到一个箱体内

• 净短脉冲（低基座）和高能量的组合使得更高的峰值强度来驱动非线性光学过程

• CEP稳定化

• 客户自定义配置

STKM-DR 产品线有五个型号

应用:

• 高次谐波(HHG)

• 阿秒研究

• OPAs 和 HG 单元泵浦

• 材料研究

• 飞秒化学

• 光谱学

• 高场科学

• 超快成像

• 泵浦探针实验

STKM-RW 高能量超快放大器系统

STKM-RW 是当今市场上唯一的KHZ高能量可变重复频率的放大器。提供业界领先的计算机控制调谐重复频率和最高可伸缩脉冲能量。该系列放大器系统在1-50kHz之间的重复频率范围内工作。

独特特性:

• 优化泵浦OPA系统

• 可调谐重复频率：1-3kHz，5-10kHz在单一仪器里

• 低温热效应的净脉冲

• 可靠的可维护的二代低温室

特性:

• 低温冷却方式使期是市场上现有的最高平均功率的系统

• 平均功率>50W

• 脉冲能量高达 30mJ

• 重复频率1-10KHz

• 脉宽 < 40 fs

• 光斑质量: M2< 1.1 - 1.2

• 直观的GUI控制软件，包括波长、带宽、功率和重复率控制与集成诊断

• 净短脉冲（低基座）和高能量的组合使得更高的峰值强度来驱动非线性光学过程

• 客户自定义配置

应用:

• 高次谐波(HHG)

• 阿秒研究

• OPAs 和 HG 单元泵浦

• 材料研究

• 飞秒化学

• 光谱学

• 高场科学

• 超快成像

• 泵浦探针实验

STKM-XUUS超紫外超快激光源

STKM XUUS是一种基于高次谐波（HHG）的相干EUV／软X射线光源。它是一个完整的商业应用的工程化集成一体光机平台。利用专利技术将高谐波转换过程的中空波导将超快激光脉冲转变为光谱中的极紫外(EUV)或软X射线区域。采用高次谐波产生工艺，输出光束完全相干、波长可调范围10-47nm的类激光。此外，定制系统可以产生波长短于6.5 nm的相干光束。

显著特性:

• 优化的波导几何结构以可获得最高的转换效率

• 具有高空间相干性的最佳相位匹配

• 波导提供稳定且近似高斯相干的EUV光束

• 专有的空心波导盒允许更长的寿命和更快速的盒交换，最小的光路调整

• 最小量气体使用-降低操作成本与交替HHG技术

• 自动泵浦光束对准和稳定性

光束/线特性：

最大化，灵活性的模块化的XUSTM光束线

模块用于：

• EVA光束的聚焦和转向

• IR滤波和选择单个谐波谱峰

• EVA功率谱测量

• 优化EVA吞吐量，优化光学系统

• 基于NIST严格校准探测器和无背景EUV通量表征

系统特性

• 完全集成和检验系统

• 可改变重复率和脉冲能量以优化不同光谱区域的EUV通量

特性:

• 专利技术的波导中的高次谐波转换以获得最佳的转换、稳定性和最小的气体使用量。相对于最严苛的应用要求，EUV通量可以超过> 1×1012 ph/sec

•


• 波长范围：

• EUV 10-47 nm (26-144 eV)

• 软X射线 6.7-10 nm (124-200 eV)

• 超稳定的光束性能，四轴主动稳定，产生与可见红外激光器相当的EUV光束强度和波前稳定性

• 最高效率HHG：平均EUV功率高达10μW

• 重复频率1 kHz-100 kHz

• 用于性能监测和校准控制的诊断摄像机

• 图形化、直观的软件控制

• 稳定的温控工业光学平台

• 不断增长的光束模块，使客户的实验搭建更容易

• 基于多年研发4代优化的设计

• 高相干、波前稳定、近高斯激光的EUV光

• 定制的XUUS系统可产生波长为2nm的软X射线

• 波导设计可使最少高压气体的有效的利用

• 1000倍小于气体射流几何形状和高达100倍的效率

• XUUS输出可以针对不同的应用进行优化：ARPES、成像、瞬态吸收、MOKE、XMCD

应用：

• 纳米电学测量和支持EUV光刻

• 高分辨率时间分辨无透镜纳米成像

• 超快磁性材料与自旋电子学研究

• 光电发射：Tr ARPES和阿秒材料科学

• 高时空分辨率的磁、材料、分子和纳米系统动力学的泵浦探针研究

• 分子动力学与阿秒科学

STKM- Chromatics光学和涂料的宽带色散测量

STKM-Chromatics是第一个也是唯一一个专门设计用于测量光学元件群延迟色散的生产级测试仪器。它是一种快速、准确地表征光学元件和涂层的全色散特性的宽带光学测试仪器。细致的针对超快激光系统、多层反射镜和多量子阱结构的至关重要的最佳性能的光色散管理。STKM-Chromatics非常便于操作、并且有高精度的，自校准的功能。

仪器的主要性能参数包括：

• 群时延色散（GDD）精度：±5FS

• 同时测量两个极化

• 快速测量-通常测量每个极化只需要几秒钟

• He-Ne参考激光器用于自动、内置的每个测量的自校准。该仪器不使用分光计，不需要光谱仪校准。

• 标准设计的1和2直径光学，高度可重复的夹具和光机械参考

精密夹具可用于：

• 0°入射角（AOI）在反射中的作用

• 5°- 70°AOI反射

• 0°-70°AOI变速器

• 具有可变AOI（6°- 54°）的镜像对测量（可用作升级选项）

• 用于反射和透射操作模式的参考光学器件

三个用户可更换的探测器模块（包括标准系统的硅模块）：

• 硅：500nm～1100nm

• InGaAs：1000纳米-1650nm（可用作升级选项）

• 新的2017：PBS：1400纳米- 2200纳米（可用作升级选项）

• 为技术人员或电力用户提供简单、直观的图形用户界面。并生成自定义测量报告。

• 包括笔记本电脑，预先安装的测量和控制软件

• 现场安装和培训访问可作为升级选项。

• 可定制的测量配置。

应用：

• 验证涂层设计

• 进入光学检查

• QA / QC计量

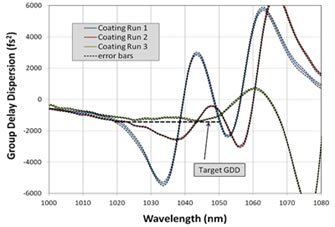

以上示例显示了涂料公司期望在1030nm的波长范围内制造具有固定量的GDD的涂层。STKM-Chromatic在GDD的优化设计中具有非常宝贵的作用。
