STXL系列窄线宽半导体激光器是一种波长非常稳定的激光器，利用带体积布拉格光栅(VBG)的波长锁定技术，使中心波长偏差为±0.5nm，光学带宽小于0.1nm。除了提供窄光谱带宽外，这些激光器还在532nm、638nm、784nm、785nm、808nm、830nm、976nm，1064nm波长下提供高输出功率的同时具备出色的稳定性，功率范围从100mW到800mW不等。设计紧凑的双波长激光器也是STXL系列的特色产品之一。这些频谱稳定的激光器对客户来说使用也很方便，如带纤维尾纤的14针蝶封装包、带准直光束的14针蝶形封装包、集成OEM模块皆可用于该产品。STXL系列激光器是各种应用的理想光源，包括拉曼光谱、生物医学、激光诱导荧光（LIF）和泵浦。
| 型号 | 波长 (nm) | 输出功率 (mW) | 封装 |
| STXL-638±0.5-350mWW-08LTR-TG | 638 | 350 | 08LTR |
| STXL-785±0.5-350mWW-08LTR-TG | 785 | 350 | 08LTR |
| STXL-785±0.5-500mWW-08LTR-TG | 785 | 500 | 8LTR |
| STXL-808±0.5-600mWW-08LTR-TG | 808 | 600 | 8LTR |
| STXL-830±0.5-600mWW-08LTR-TG | 830 | 600 | 8LTR |
| STXL-976±0.5-800mWW-08LTR-TG | 976 | 800 | 8LTR |
| STXL-1064±0.5-800mWW-08LTR-TG | 1064 | 800 | 8LTR |

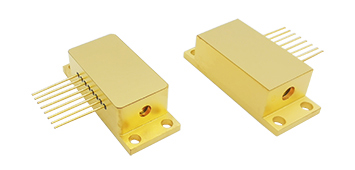

| 封装类型 | 08LTR(自由空间) | |||||||
| 中心波长(nm) | 638 | 785 | 808 | 830 | 976 | 1064 | ||
| 光学 | CW输出功率(mW) | 350 | 350 | 500 | 600 | 600 | 800 | 800 |
| 波长容差(nm) | ±0.5 | |||||||
| 光谱宽度/△λ(nm) | <0.1 | <0.1 | <0.1 | <0.3 | <0.1 | <0.3 | <0.1 | |
| 波长温漂/△N△T(nm/℃) | 0.01 | |||||||
| 电流温漂/△N△lop(nm/A) | 0.05 | |||||||
| 电学 | 阈值电流(A) | 0.18 | 0.4 | 0.4 | 0.3 | 0.4 | 0.2 | 0.2 |
| 工作电流(A) | 0.7 | 0.9 | 1.1 | 1 | 1.2 | 1.2 | 1.5 | |
| 工作电压(V) | 2.2 | 2 | 2 | 2 | 1.8 | 1.9 | 1.8 | |
| 斜率效率(W/A) | 0.7 | 0.7 | 0.7 | 0.9 | 0.8 | 0.8 | 0.6 | |
| PD参数(μA) | <2000 | |||||||
| 热敏电阻(kQ/β(25℃)) | 10±5%/3930 | |||||||
| TEC最大电流(A) | 2.5 | |||||||
| TEC最大电压(V) | 6.3 | |||||||
| 型号 | 波长 (nm) | 输出功率 (mW) | 封装 |
| STXL-532±0.5-100mWF-14SBTF-TG | 32 | 100 | 14SBTF |
| STXL-638±0.5-600mWF-14SBTF-TG | 638 | 600 | 14SBTF |
| STXL-785±0.5-500mWF-14SBTF-TG | 785 | 500 | 14SBTF |
| STXL-808±0.5-600mWF-14SBTF-TG | 808 | 600 | 14SBTF |
| STXL-830±0.5-600mWF-14SBTF-TG | 830 | 600 | 14SBTF |
| STXL-976±0.5-800mWF-14SBTF-TG | 976 | 800 | 14SBTF |
| STXL-1064±0.5-800mWF-14SBTF-TG | 1064 | 800 | 14SBTF |
| 封装类型 | 14SBTF(光纤尾纤) | |||||||
| 中心波长(nm) | 532* | 638 | 785 | 808 | 830 | 976 | 1064 | |
| 光学 | CW输出功率(mW) | 100 | 600 | 500 | 600 | 600 | 800 | 800 |
| 波长容差(nm) | ±0.5 | |||||||
| 光谱宽度/△λ(nm) | <0.1 | <0.1 | <0.1 | <0.3 | <0.1 | <0.3 | <0.1 | |
| 波长温漂/△N/△T(nm/℃) | 0.01 | |||||||
| 电流温漂/△N△lop(nm/A) | 0.05 | 0.06 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| 电学 | 阈值电流(A) | 0.6 | 0.4 | 0.4 | 0.3 | 0.4 | 0.2 | 0.2 |
| 工作电流(A) | 1 | 1.2 | 1.1 | 1.2 | 1.2 | 1 | 1.5 | |
| 工作电压(V) | 2 | 2.5 | 2 | 2 | 1.8 | 1.9 | 1.8 | |
| 斜率效率(W/A) | 0.3 | 0.8 | 0.7 | 0.9 | 0.8 | 0.9 | 0.6 | |
| PD参数(μA) | <2000 | |||||||
| 热敏电阻(kQ/β(25℃)) | 10±5%/3450 | |||||||
| TEC最大电流(A) | 2.5 | |||||||
| TEC最大电压(V) | 6.3 | |||||||
| 光纤 | 纤芯直径(μm) | 105 | ||||||
| 光纤包层直径(μm) | 125 | |||||||
| 光纤镀层直径(μm) | 250 | |||||||
| 光纤长度(cm) | 100±10(可定制) | |||||||
| 数值孔径 /NA | 0.22 | |||||||
| 连接头 | FC/PC,SMA905 | |||||||
| 型号 | 波长 (nm) | 输出功率 (mW) | 封装 |
| STXL-532±0.5-100mWW-14SBTF-TG | 532 | 100 | 14SBTF |
| STXL-638±0.5-350mWW-14SBTF-TG | 638 | 350 | 14SBTF |
| STXL-785±0.5-350mWW-14SBTF-TG | 785 | 350 | 14SBTF |
| STXL-785±0.5-500mWW-14SBTF-TG | 785 | 500 | 14SBTF |
| STXL-808±0.5-600mWW-14SBTF-TG | 808 | 600 | 14SBTF |
| STXL-830±0.5-600mWW-14SBTF-TG | 830 | 600 | 14SBTF |
| STXL-976±0.5-800mWW-14SBTF-TG | 976 | 800 | 14SBTF |
| STXL-1064±0.5-800mWW-14SBTF-TG | 1064 | 800 | 14SBTF |
| 封装类型 | 14SBTF(自由空间) | ||||||||
| 中心波长(nm) | 532* | 638 | 785 | 808 | 830 | 976 | 1064 | ||
| 光学 | CW输出功率(mW) | 100 | 600 | 350 | 500 | 600 | 600 | 800 | 800 |
| 波长容差(nm) | ±0.5 | ||||||||
| 光谱宽度/△λ(nm) | <0.1 | <0.1 | <0.1 | <0.1 | <0.3 | <0.1 | <0.3 | <0.1 | |
| 波长温漂/△N△T(nm/℃) | 0.01 | ||||||||
| 电流温漂/△N△lop(nm/A) | 0.05 | ||||||||
| 电学 | 阈值电流(A) | 0.6 | 0.18 | 0.4 | 0.4 | 0.3 | 0.4 | 0.2 | 0.2 |
| 工作电流(A) | 1 | 1.2 | 0.9 | 1.1 | 1 | 1.2 | 1.2 | 1.5 | |
| 工作电压(V) | 2 | 2.2 | 2 | 2 | 2 | 1.8 | 1.9 | 1.8 | |
| 斜率效率(W/A) | 0.3 | 0.6 | 0.7 | 0.7 | 0.9 | 0.8 | 0.8 | 0.6 | |
| PD参数(μA) | <2000 | ||||||||
| 热敏电阻(kQ/β(25℃)) | 10±5%/3450 | ||||||||
| TEC最大电流(A) | 2.5 | ||||||||
| TEC最大电压(V) | 6.3 | ||||||||
| 封装类型 | 14SBTF(自由空间) | ||||||||
| 中心波长(nm) | 532* | 638 | 785 | 808 | 830 | 976 | 1064 | ||
| 光学 | CW输出功率(mW) | 100 | 600 | 350 | 500 | 600 | 600 | 800 | 800 |
| 波长容差(nm) | ±0.5 | ||||||||
| 光谱宽度/△λ(nm) | <0.1 | <0.1 | <0.1 | <0.1 | <0.3 | <0.1 | <0.3 | <0.1 | |
| 波长温漂/△N△T(nm/℃) | 0.01 | ||||||||
| 电流温漂/△N△lop(nm/A) | 0.05 | ||||||||
| 电学 | 阈值电流(A) | 0.6 | 0.18 | 0.4 | 0.4 | 0.3 | 0.4 | 0.2 | 0.2 |
| 工作电流(A) | 1 | 1.2 | 0.9 | 1.1 | 1 | 1.2 | 1.2 | 1.5 | |
| 工作电压(V) | 2 | 2.2 | 2 | 2 | 2 | 1.8 | 1.9 | 1.8 | |
| 斜率效率(W/A) | 0.3 | 0.6 | 0.7 | 0.7 | 0.9 | 0.8 | 0.8 | 0.6 | |
| PD参数(μA) | <2000 | ||||||||
| 热敏电阻(kQ/β(25℃)) | 10±5%/3450 | ||||||||
| TEC最大电流(A) | 2.5 | ||||||||
| TEC最大电压(V) | 6.3 | ||||||||
| 型号 | 波长 (nm) | 输出功率 (mW) | 封装 |
| STXL-785±0.5-100mWW-04BCK-S-G | 785 | 100 | 04BCK |
| STXL-1064±0.5-150mWW-04BCK-S-G | 1064 | 150 | 04BCK |
| STXL-785±0.5-100mWW-04BCK-S-TG | 785 | 100 | 04BCK-TEC |
| STXL-1064±0.5-150mWW-04BCK-S-TG | 1064 | 150 | 04BCK-TEC |
| 封装类型 | 04BCK | 04BCK-TEC | |||
| 中心波长(nm) | 785 | 1064 | 785 | 1064 | |
| 光学 | CW输出功率(mW) | 100 | 150 | 100 | 150 |
| 波长容差(nm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | |
| 光谱宽度/△λ(nm) | <0.1 | ||||
| 波长温漂/△N△T(nm/℃) | ≤0.01 | ||||
| 电学 | 阈值电流(A) | 40 | 40 | 40 | 40 |
| 工作电流(A) | 150 | 210 | 150 | 210 | |
| 工作电压(V) | 2 | ||||
| 斜率效率(W/A) | 0.9 | ||||
| 热敏电阻(kS/β(25℃)) | 10±5%/3450 | ||||
| TEC最大电流(A) | 1 | ||||
| TEC最大电压(V) | 2.5 | ||||
| 型号 | 波长 (nm) | 输出功率 (mW) | 封装 |
| STXL-532/785±0.5-100/500mWF-R2T-TG | 532/785 | 100/500 | R2T |
| STXL-532/830±0.5-100/600mWF-R2T-TG | 532/830 | 100/600 | R2T |
| STXL-784/785±0.5-500/500mWF-R2T-TG | 784/785 | 500/500 | R2T |
| STXL-785/1064±0.5-500/800mWF-R2T-TG | 785/1064 | 500/800 | R2T |
| STXL-808/976±0.5-600/800mWF-R2T-TG | 808/976 | 600/800 | R2T |
| STXL-830/1064±0.5-600/800mWF-R2T-TG | 830/1064 | 600/800 | R2T |

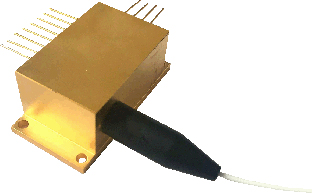

| 封装 类型 | R2T | ||||||||||||
| 双中心波长(nm) | 532/785 | 532/830 | 784/785 | 785/1064 | 808/976 | 830/1064 | |||||||
| 光学 | CW输出功率(mW) | 100/500 | 100/600 | 500/500 | 500/800 | 600/800 | 600/800 | ||||||
| 波长容差(nm) | ±0.5 | ||||||||||||
| 光谱宽度/△λ(nm) | <0.1 | <0.3 | <0.1 | ||||||||||
| 波长温漂/△N△T(nm/℃) | 0.01 | ||||||||||||
| 电学 | 阈值电流(A) | 0.6 | 0.4 | 0.6 | 0.4 | 0.4 | 0.4 | 0.4 | 0.2 | 0.3 | 0.2 | 0.4 | 0.2 |
| 工作电流(A) | 1 | 1.2 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.2 | 1 | 1.2 | 1.5 | |
| 工作电压(V) | 2 | 2 | 2 | 1.8 | 2 | 2 | 2 | 1.8 | 2 | 1.9 | 1.8 | 1.8 | |
| 斜率效率(W/A) | 0.3 | 0.7 | 0.3 | 0.8 | 0.7 | 0.7 | 0.7 | 0.6 | 0.9 | 0.9 | 0.8 | 0.6 | |
| PD参数(μA | <2000 | ||||||||||||
| 热敏电阻(kQ/β(25℃)) | 10±5%/3450 | ||||||||||||
| TEC最大电流(A) | 2.2 | ||||||||||||
| TEC最大电压(V) | 8.7 | ||||||||||||
| 纤芯直径(μm) | 105 | ||||||||||||
| 光纤 | 光纤包层直径(μm) | 125 | |||||||||||
| 光纤镀层直径(μm) | 250 | ||||||||||||
| 光纤长度(cm) | 100±10(可定制) | ||||||||||||
| 数值孔径 /NA | 0.22 | ||||||||||||
| 连接头 | FC/PC,SMA905 | ||||||||||||
关键特点：
线宽<0.1nm
极好的波长稳定性±5pm@4h
SMSR优于40dB(可选60dB)
内置TEC，电源稳定性±2%
包含PC控制、急停按钮、短路保护功能
拉曼分析软件可用
应用领域：
拉曼光谱
激光诱导荧光
泵浦源
| 型号 | 波长 (nm) | 输出功率 (mW) | 连接头 |
| STXL-NLM-532-IF(F)-100 | 532 | 100 | FC/PC |
| STXL-NLM-532-IF(S)-100 | 532 | 100 | SMA905 |
| STXL-NLM-638-IF(F)-600 | 638 | 600 | FC/PC |
| STXL-NLM-638-IF(S)-600 | 638 | 600 | SMA905 |
| STXL-NLM-785-IF(F)-500 | 785 | 500 | FC/PC |
| STXL-NLM-785-IF(S)-500 | 785 | 500 | SMA905 |
| STXL-NLM-808-IF(F)-600 | 808 | 600 | FC/PC |
| STXL-NLM-808-IF(S)-600 | 808 | 600 | SMA905 |
| STXL-NLM-830-IF(F)-600 | 830 | 600 | FC/PC |
| STXL-NLM-830-IF(S)-600 | 830 | 600 | SMA905 |
| STXL-NLM-976-IF(F)-800 | 976 | 800 | FC/PC |
| STXL-NLM-976-IF(S)-800 | 976 | 800 | SMA905 |
| STXL-NLM-1064-IF(F)-800 | 1064 | 800 | FC/PC |
| STXL-NLM-1064-IF(S)-800 | 1064 | 800 | SMA905 |
| 光学参数 | |||||||
| 中心波长(nm) | 532* | 638 | 785 | 808 | 830 | 976 | 1064 |
| 输出功率(mW) | 100 | 600 | 500 | 600 | 600 | 800 | 800 |
| 波长容差(nm) | ±0.5 | ||||||
| 线宽(nm) | <0.05 | <0.1 | <0.1 | <0.3 | <0.1 | <0.3 | <0.1 |
| 波长稳定性 | ±5pm@4h Typ. | ||||||
| 功率稳定性 | ±2%@4h Typ. | ||||||
| SMSR | 30 | 35-45 | |||||
| 系统参数 | |||||||
| 可调节性%功率 | 0~100% | ||||||
| 预热时间 (min) | 15 | ||||||
| 调制输入 | 模拟信号 0-5V | ||||||
| 控制接口 | USB, BNC | ||||||
| 连接头 | SMA905,FC/PC | ||||||
| 输出光纤 | 105 μm,0.22 NA | ||||||
| 电源电压 | +5VDC | ||||||
| 能量功耗 | <20W Typ. | ||||||
| 存储湿度 | 0~80% RH | ||||||
| 存储温度(℃) | -10~60 | ||||||
| 工作温度(℃) | 10~35 | ||||||
| 重量 (kg) | 1.2 | ||||||
| 尺寸(mm) | 168×88×140 | ||||||
关键特点：
每波长线宽< 0.1nm
极好的波长稳定性±5pm@4h
频率间隔恒定，支持差分算法
内置TEC，电源稳定性±2%
包含PC控制、急停按钮、短路保护功能
应用领域：
拉曼光谱
生物仪器
| 型号 | 波长 (nm) | 输出功率 (mW) | 连接头 |
| STXL-NLM-532/785-IF(S)-100/500 | 532/785 | 100/500 | SMA905 |
| STXL-NLM-532/785-IF(F)-100/500 | 532/785 | 100/500 | FC/PC |
| STXL-NLM-532/830-IF(S)-100/600 | 532/830 | 100/600 | SMA905 |
| STXL-NLM-532/830-IF(F)-100/600 | 532/830 | 100/600 | FC/PC |
| STXL-NLM-784/785-IF(S)-500/500 | 784/785 | 500/500 | SMA905 |
| STXL-NLM-784/785-IF(F)-500/500 | 784/785 | 500/500 | FC/PC |
| STXL-NLM-785/1064-IF(S)-500/800 | 785/1064 | 500/800 | SMA905 |
| STXL-NLM-785/1064-IF(F)-500/800 | 785/1064 | 500/800 | FC/PC |
| STXL-NLM-808/976-IF(S)-600/800 | 808/976 | 600/800 | SMA905 |
| STXL-NLM-808/976-IF(F)-600/800 | 808/976 | 600/800 | FC/PC |
| STXL-NLM-830/1064-IF(S)-600/800 | 830/1064 | 600/800 | SMA905 |
| STXL-NLM-830/1064-IF(F)-600/800 | 830/1064 | 600/800 | FC/PC |
| 光学参数 | ||||||
| 中心波长(nm) | 532/785 | 532/830 | 784/785 | 785/1064 | 808/976 | 830/1064 |
| 输出功率(mW) | 100/500 | 100/600 | 500/500 | 500/800 | 600/800 | 600/800 |
| 波长容差(nm) | ±0.5 | |||||
| 线宽(nm) | <0.1 | <0.3 | <0.1 | |||
| 波长稳定性 | ±5 pm @4h Typ. | |||||
| 功率稳定性 | ±2%@4h Typ. | |||||
| SMSR | 40dB | |||||
| 系统参数 | ||||||
| 可调节性%功率 | 0~100% | |||||
| 预热时间 (min) | 15 | |||||
| 调制输入 | 模拟信号 0-5V | |||||
| 控制接口 | USB,BNC | |||||
| 连接头 | SMA905,FC/PC | |||||
| 输出光纤 | 105 μm,0.22 NA | |||||
| 电源电压 | +5VDC | |||||
| 能量功耗 | <20W Typ. | |||||
| 存储湿度 | 0~70% RH | |||||
| 储存温度(℃) | -10~60 | |||||
| 工作温度(℃) | 10~35 | |||||
| 重量(kg) | 1.2 | |||||
| 尺寸(mm) | 168×88×140 | |||||
关键特点：
极好的波长稳定性±7pm@4h
电源稳定性<±2%
功耗低，一般< 5W
紧凑的设计，易于集成
| 光学参数 | |||||||
| 中心波长(nm) | 532* | 638 | 785 | 808 | 830 | 976 | 1064 |
| 输出功率 (mW) | 100 | 600 | 500 | 600 | 600 | 800 | 800 |
| 波长容差(nm) | ±0.5 | ||||||
| 线宽(nm) | <0.05 | <0.1 | <0.1 | <0.3 | <0.1 | <0.3 | <0.1 |
| 波长稳定性 | ±7pm@4h Typ. | ||||||
| 功率稳定性 | ±2%@4h Typ. | ||||||
| SMSR | 30dB | 40dB | 30dB | 40dB | 30dB | 40dB | |
| 系统参数 | |||||||
| 可调节性%功率 | 0~100% | ||||||
| 预热时间 (min) | 15 | ||||||
| 控制接口 | PH2.0-10P | ||||||
| 连接头 | FC/PC,SMA905 | ||||||
| 输出光纤 | 105 μm,0.22 NA | ||||||
| 电源电压 | 5VDC@2A | ||||||
| 能量功耗 | <5W Typ. | ||||||
| 存储湿度 | 0~80% RH | ||||||
| 储存温度(℃) | 0~55 | ||||||
| 工作温度(℃) | 10~35(需散热片) | ||||||
| 重量 (g) | <150 | ||||||
| 尺寸(mm) | 76.2×63.5×22 | ||||||
关键特点：
可在两个波长之间切换输出
极好的波长稳定性±7pm@4h
内置TEC，典型功耗< 5W
紧凑的设计
提供USB和I/O接口
| 光学参数 | ||||||||||||
| 中心波长(nm) | 532/785 | 532/830 | 784/785 | 785/1064 | 808/976 | 830/1064 | ||||||
| 输出功率(mW) | 100 | 500 | 100 | 600 | 500 | 500 | 500 | 800 | 600 | 800 | 600 | 800 |
| 波长容差(nm) | ±0.5 | |||||||||||
| 线宽(nm) | <0.1 | <0.3 | <0.1 | |||||||||
| 波长稳定性 | ±7pm@4h Typ. | |||||||||||
| 功率稳定性 | ±2%@4h Typ. | |||||||||||
| SMSR | 40dB | |||||||||||
| 系统参数 | ||||||||||||
| 可调节性%功率 | 0~100% | |||||||||||
| 预热时间 (min) | 15 | |||||||||||
| 控制接口 | PH2.0-12P,USB | |||||||||||
| 连接头 | FC/PC,SMA905 | |||||||||||
| 输出光纤 | 105 μm,0.22 NA | |||||||||||
| 电源电压 | 5VDC/2A | |||||||||||
| 能量功耗 | <5W Typ. | |||||||||||
| 存储湿度 | 0~80% RH | |||||||||||
| 存储温度(℃) | 0~55 | |||||||||||
| 工作温度(℃) | 10~35(需散热片) | |||||||||||
| 重量 (g) | <150 | |||||||||||
| 尺寸(mm) | 86×63.5×32 | |||||||||||
