激光功率/能量计

激光功率/能量计

时间：2021-10-11 类别：仪器与工具 关注：3515
我们的功率计激光测量使用快捷简便，手持功率计价格低、摆脱笨重的缺点具有重量轻，两片式热电堆功率计和探针，或者传统肉类温度计探针。非常适合工业、科学和医疗应用
产品经理
热线：181-6269-8939
邮件：lql@SintecLaser.com
QQ： 1651816816
微信：XTGD518
即刻询价

功率和能量是激光的两个基本参数，激光功率和能量的测量一直是激光参数测量中最基本的测量工作，激光功率计和能量计主要用于测量光源的输出，无论光发射来自弱光源（如荧光）还是来自高能脉冲激光，功率计和能量计都是实验室、生产部门或工作现场等各种应用中不可缺少的工具。虽然功率计和能量计是分别提供的，但随着能够适用大量不同类型的光学传感器的通用型仪表盘或显示装置的发展，它们也被合起来称作单独的一类仪器——功率和能量计，或PEM。仪器所采用的光学传感器的类型，决定了其能测量光功率还是光能量，通常单位分别瓦特（W）或焦耳（J）。其中激光功率计通常用于测量激光功率和稳定性。能够测量连续波（CW）或者重复脉冲光源，其所使用的传感器通常是热电堆或光电二极管。而激光能量计则通常用于测量脉冲激光，即单脉冲或者重复脉冲光源，其所使用的传感器包括热释电、热电堆，或者带有专门为测量脉冲光源而设计的电路的光电二极管。

作为国际领先的激光器系统设计与生产商，我们制造激光功率测量仪器，具有测试准确、使用便捷等特点，充分满足客户对激光功率测量和分析的实际需求，被广泛应用于科研、教学、医疗、工业等各个领域。使用激光功率计时，所测功率不可超出功率计量程。

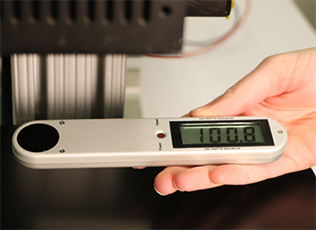

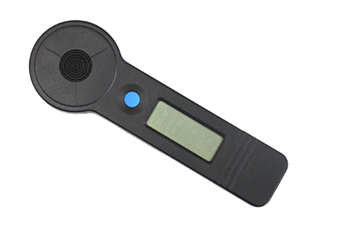

Power WizardTM手持激光功率计

创新型便携式手持激光功率计提供了无与伦比的方便，用于测量1-250瓦的激光功率水平!

我们的功率计激光测量使用快捷简便，手持功率计价格低、摆脱笨重的缺点具有重量轻，两片式热电堆功率计和探针，或者传统"肉类温度计"探针。非常适合工业、科学和医疗应用，当构建你自己的系统以及作为系统工具时候可以用来确保你的激光系统在任何时候具有最大的效能。

设计用于测量1-250W功率等级，功率计可测量从紫外到远红外的输出功率。是测量准分子、氩离子、半导体、YAG和CO2激光器（仅举几例）性能的理想工具。

自动数据保持和自动量程使功率计易于使用，简单的插入传感器到激光光束中并固定几秒钟，易读的LCD屏将显示准确的激光平均功率的测量值。仅简单的推下重置键，功率计就可以准备好下次的测量。

特点:

  • 波长范围: 190nm – 11um
  • 迷你尺寸
  • 高准确
  • 瞬时再次使用
  • 易读数字显示
  • 自动数字保持
  • 自动量程
  • 自动关闭
  • 长寿命锂电池
  • 声响信号

规格参数：

产品型号 PMS-250
测量范围 1-250W
分辨率 0.1W
波长范围 190nm – 11um
校准个别波长1 10.6um
吸收系数1（190nm–1.1um和9-11um） 0.96-0.99
吸收系数1 （190nm – 1.1um） 0.93-0.99
准确度 ±5%
光斑直径 22mm
固定测量时间 <4秒
最大允许输入功率 (单一应用) 300W
最大平均功率密度2 20kW/cm2
最大峰值能量密度3 1J/cm2
目标最大温度 180oC
典型每度量目标上升温度 0.4oC/W
典型电池寿命 5 年 (25,000 读数)
电池类型 3xCR2025 锂
自动关闭时间 25 sec
数据保持时间 15 sec
外形尺寸 159x30x12mm
重量 80g
  • 1每个测量头都配有典型吸收曲线
  • 2超过上述值可能引起涂层损坏
  • 3用于脉冲激光器和50usec脉宽

STC系列激光功率计

热电式激光功率计

热电式激光功率计的测头为TP100型。可与TS系列和HS系列的所有探头兼容，可通过USB连接PC。具有数据记录、远程控制、利用采样软件绘制趋势图、趋势图、统计和平均函数、长期稳定性测量等功能。该功率计能准确测量各种激光功率，配有PC软件存储测量数据，内置便携式可充电电池，操作方便。

产品 图片 型号 功率范围 主要特点
STC-TS系列(宽波段) 热电式激光功率计 STC-TS2+TP100 2mW-2W 1.光谱范围：0.19-25µm
2.损伤阈值：15KW/cm2
3.功率测量范围：2mW-15W
4.探测直径：22mm
5.SMA905/FC光纤转换接头（可选）
STC-TS5+TP100 5mW-5W
STC-TS15+TP100 10mW-15W
热电式激光功率计 STC-TS35+TP100 10mW-35W 1.光谱范围：0.19-25µm
2.损伤阈值：40KW/cm2
3.功率测量范围：10mW-50W
4. 探测直径：22mm
5. SMA905/FC光纤转换接头（可选）
STC-TS50+TP100 10mW-50W
热电式激光功率计 STC-TS100+TP100 0.5W-100W 1.波长范围:0.19 -20µm
2.损伤阈值:45KW/cm2
3.功率测量范围:0.5W-200W
4.探测直径:25mm
STC-TS200+TP100 0.5W-200W
STC-HS系列(高精度) 热电式激光功率计 STC-HS1+TP100 100µW-1W 1.光谱范围：0.19 -15µm
2.损伤阈值：1.5KW/cm2
3.功率测量范围：100µW-5W
4.探测直径：9mm
5.SMA905/FC光纤转换接头（可选）
STC-HS5+TP100 500µW-5W
手持式功率计 手持式功率计 STC-HP2 10mW-2W 1.光谱范围：0.19-25µm
2.损伤阈值：40kW/cm2
3.功率测量范围：10mW-50W
4.有效面积直径：22mm

热电式功率计测量结果热电式功率计测量结果

热电式功率计测量结果

高精度光电式激光功率计

光电式激光功率计可以精确的测量各种连续激光功率，且灵敏度高，稳定性好，不受外界环境温度影响，操作简单，内置充电电池可以完全便携。

图片 型号 功率范围 主要特点
STC-PD-350系列
高精度 		高精度光电式激光功率计 STC-PD100-350+TP100 1nW~100mW 1.波长范围:350 -1100nm
2.功率测量范围:1nW-1000mW
3.探测直径:9.5mm
4.SMA905/FC光纤转换接头（可选）
STC-PD1000-350+TP100 1nW~1000mW
STC-PD-350T系列
超薄设计 		高精度光电式激光功率计 STC-PD100-350T+TP100 1nW~100mW 1.波长范围:350 -1100nm
2功率测量范围:1nW-1000mW
3.探测直径:10*10mm
4.探测厚度:6mm / 10mm
STC-PD1000-350T+TP100 1nW~1000mW
STC-PD-200系列
超小型设计 		高精度光电式激光功率计 STC-PD20-200+TP100 1nW-20mW 1.波长范围:200 -1100nm
2功率测量范围:1nW-1000mW
3.探测直径:9.5mm
4.SMA905/FC光纤转换接头（可选）
STC-PD1000-200+TP100 1nW-1000mW

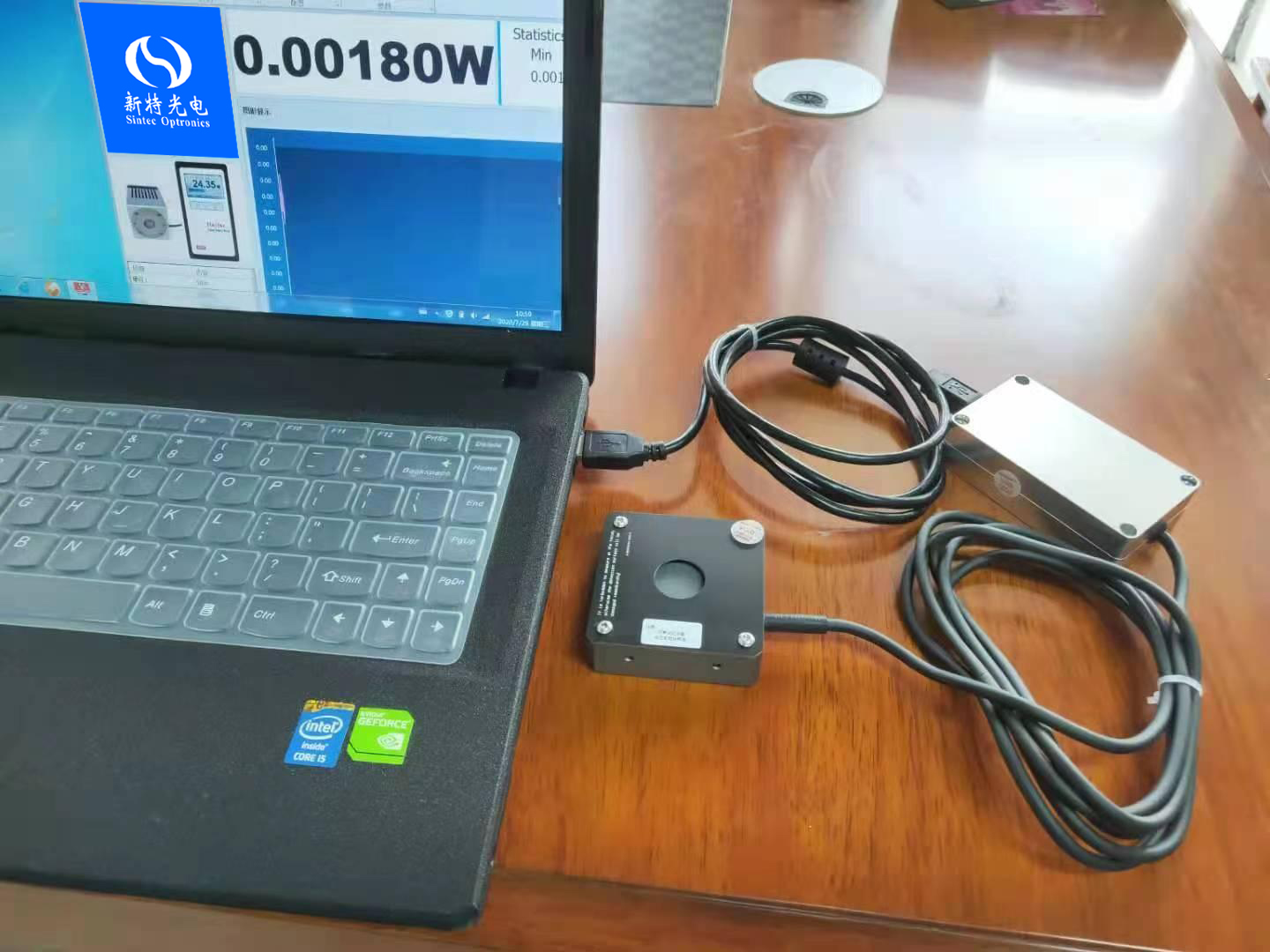

多通道USB型功率计

多通道USB型激光功率计探头，具有操作简单、携带方便等特点。配备PC上位机测量软件，具有数据实时测量、数据记录、统计平均函数、长期稳定性测量等功能。USB型激光功率计探头可以多通道同时工作，也可以单通道工作。

产品 图片 型号 功率范围 主要特点
热电式 多通道USB型功率计 STC-TS2/TS5/TS15-USB 100µW-200W 1.光谱范围：0.19 -25µm
2.功率测量范围：1nW -200W
3.单通道/多通道激光功率测量
4.PC上位机软件显示测量
STC-TS35/TS50-USB
STC-TS100/TS200-USB
STC-HS1/HS5-USB
光电式 STC-PD100-350-USB 1nW-1W
STC-PD1000-350-USB
STC-PD100-350T-USB
STC-PD1000-350T-USB
STC-PD20-200-USB
STC-PD1000-200-USB

STY系列手持式二氧化碳激光功率计

STY-HLP-200B是一款手持式二氧化碳激光专用功率计，测量的最高激光功率是200W，显示精度为0.1W，只需一颗扣型电池就可以工作了，使用简单，携带方便，体积小，读数直观，测量精度高。侧面也有一个M4的安装固定孔，可以很方便地将其固定到底座，用于长期监测激光功率。

手持式二氧化碳激光功率计手持式二氧化碳激光功率计

型号 STY-HLP-200B
测量功率范围 0-200W
显示精度 0.1W
校准波长 10.6um
探头感光直径 19mm
使用电池 2032 (3V/3.6V)
显示 4-digit LCD
冷却方式 自然空气
净重 0.8kg
外形尺寸 165x55x11mm

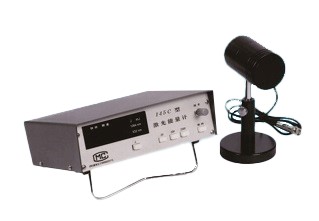

STS系列激光功率计

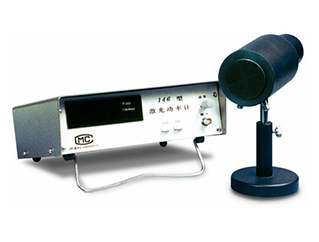

STS-146型激光功率计

STS-146型激光功率计针对波长为1064nm的千瓦级Nd:YAG激光功率测试的需求而设计的。 它既可以测量连续激光束的功率，也可以测量重复频率在20Hz以上的重复脉冲Nd:YAG激光束的平均功率。它不仅具有很好直线性、稳定性和探测器表面均匀性，更突出特点是该仪器的激光探测器具有相当高的抗激光损伤能力。它可以在功率密度10kW/cm2、能量密度70J/cm2的千瓦级激光束直接照射下正常工作，在一般的情况下，使用者不必再考虑激光束损坏探测器的问题了。

STS-146型激光功率计

主要技术指标

  • 探测器光谱范围: 400nm ～ 1100 nm
  • 双极性三位半位数字显示
  • 测量波长: 1064 nm
  • 量程: 200W 和 1000W
  • 激光输入孔径: ∅30 mm
  • 冷却方式: 水冷
  • 最大激光功率密度: 10kW/cm2
  • 最大激光能量密度: 70 J/cm2
  • 测量的不确定度: 5％
  • 冷却方式: 水冷
  • 电源: AC220V，50Hz
  • 功耗: 约5 W

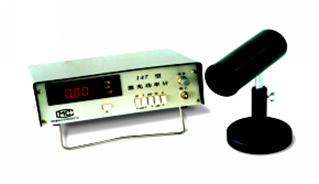

STS-147型激光功率计

STS-147型激光功率计可以对波长在400nm～1100nm范围内的气体激光器、固体激光器、半导体激光器和染料激光器等多种激光输出功率进行测量。它选用了高质量的硅光电探测器，使仪器可以感受到1nW激光功率的变化。采用的硅光电传感器与激光衰减器构成的组合探头是北京光电技术研究所特色技术。这种组合探头不仅具有良好的光学均匀性、对激光偏振态及入射角的影响极不敏感等优点，更加突出的优点是具有相当高的抗激光损伤能力。它可以借助衰减器测量时，承受功率密度高达10kW/cm2的连续激光束的直接照射并保持正常工作。一般情况下, 使用者不必再考虑激光束损坏探测器的问题。

STS-147型激光功率计

主要技术指标

  • 光谱相应范围：400nm～1100nm
  • 显示：双极性 三位半数字显示
  • 通光孔径：加衰减器时：Φ16mm；无衰减器时：9.8mm×9.8mm
  • 功率损伤阈值：加衰减器时：10kW/cm2
  • 量程 ：2uW@2µm、20uW@20µm、200uW@200µm、2mW、20mW、200mW、2W、20W
  • 最小显示分辨率：1nW
  • 测量的不确定度：5％
  • 电源：AC220V，50Hz
  • 功耗：约5W

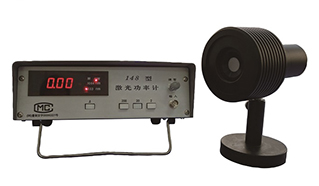

STS-148型激光功率计

STS-148型激光功率计是一种采用硅光电探测器的激光功率计。适合于200W以内的波长为1064nm的Nd:YAG大中功率激光测试，通过波长切换，还可以测量在200mW以内的波长为633nm的He-Ne激光功率的测试。不仅具有很好直线性、稳定性和探测器表面均匀性，更突出特点是激光探测器具有相当高的抗激光损伤能力。激光探头可以在功率密度10kW/cm2、能量密度70J/cm2的激光束直接照射下正常工作。

STS-148型激光功率计

主要技术指标

  • 光谱相应范围：400nm～1100nm
  • 显示：双极性三位半数字显示
  • 校准波长：1064nm和633nm
  • 测量范围：1064nm：200W、20W、2W
    633nm：200mW、20mW、2mW
  • 探测器光敏面积：Φ20mm
  • 探测器可承受最大激光功率密度：10kW/cm2
  • 探测器可承受最大激光能量密度：70J/cm2
  • 测量的不确定度：5%
  • 电源：AC 220V、50Hz
  • 功耗：约5W

STS-M92系列激光功率计

STS-M92系列激光功率计采用了量热吸收测量原理，其光谱响应范围为0.19µm-25µm。既可以测量连续激光输出功率，也可以测量重复频率脉冲激光输出的平均功率。不仅具有很好的线性、稳定性和探测器表面均匀性，而且具有平坦的光谱响应特性，方便用户的多方面测试需求。它的显示器是通用的，在购买时用户可以通过选择探测器选择仪器的量程范围和显示分辨率。

STS-M92系列激光功率计

主要技术指标

  • 光谱响应范围：0.19µm～25µm
  • 量程：A型：200mW、2w、20w B型：2W、20W、50W
    C型：2W、20W、200W D型：2W、20W、200W
  • 最大功率密度：200W/cm2
  • 通光孔径： A/B/C型：Ф18mm，D型：Ф50mm
  • 制冷方式： A/B型：自然风冷，C/D型：水冷
  • 显示：三位半数字显示
  • 校准波长：10.6µm或其它用户指定波长
  • 测量不确定度：5%
  • 电源要求电源：AC 220V，50Hz
  • 功耗：约5W

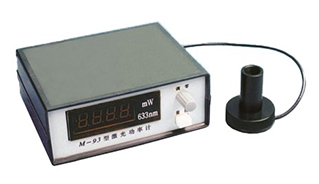

STS-M93系列激光功率计

STS-M93系列激光功率计适合用于小功率激光的功率测量，出厂时通常在632.8nm、532nm或650nm的激光波长上校准，或按照用户需求校准其它某一波长，具有工作稳定、量值准确、体积小巧、使用方便等特点。探测器结构小巧，解决了一般激光功率计的探测器体积太大，在光学实验室里不能方便地插入光路中进行测试的问题。在一般使用时，可以用环形磁铁把探测器吸附在方便的地方。

STS-M93系列激光功率计

主要技术指标

  • 光谱范围：400nm～1100nm
  • 双极性三位半位数字显示
  • 校准波长：632.8nm或用户指定的其它波长
  • 光敏面积：Φ10.5mm
  • 测量档位：20mW、200mW
  • 最小显示分辨率：0.01mW
  • 测量不确定度：5％
  • 电源：AC 220V，50Hz
  • 功耗：约3W

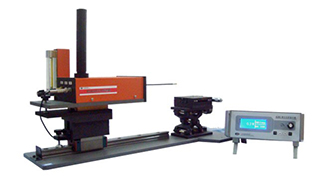

STS-BGS-6305型激光功率计

STS-BGS-6305型激光功率计采用流水式测量原理，无热量积累，可长时间连续测量；吸收体与被测激光器形状吻合，无接收死角，测量精度高；抗激光破坏阈值高，光谱响应范围宽。适用于大尺寸环形半导体激光器阵列输出功率的直接测试。

STS-BGS-6305型激光功率计

特点

  • 流水式探测器设计，适合大功率半导体激光器长时间测试
  • 吸收体的表面形状与被测对象吻合，可实现全光束接收
  • 抗激光破坏阈值高
  • 响应度高、响应速度快、均匀性好
  • 光谱响应范围宽
  • 便于拆装、操作简单

主要技术指标

  • 光谱响应范围：600nm～1000nm
  • 功率探测范围：100W～1500W
  • 最大峰值功率密度：≥5kW/cm2
  • 光敏面形状：圆柱形
  • 光敏面外表面直径：≤8mm
  • 光敏面长度：150mm
  • 响应时间：≤15s

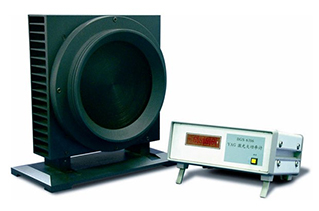

STS-BGS-6316型激光大功率计

STS-BGS-6316型激光大功率计适用于千瓦级高功率激光束输出功率的直接测量。仪器的大口径探测器设计可以对光束直径达Ф200mm的激光功率进行直接测试。特别适用于经光学天线发射或大发散角半导体激光器功率的直接测量。

STS-BGS-6316型激光大功率计

特点

  • 特殊处理的探测器表面，抗激光破坏阈值高
  • 光谱响应范围宽，适用于多种波长的激光测试
  • 风冷设计，极大地扩展了适用范围

主要技术指标

  • 光谱响应范围：600nm～1000nm
  • 功率探测范围：100W～1500W
  • 最大峰值功率密度：≥5kW/cm2
  • 光敏面形状：圆柱形
  • 光敏面外表面直径：≤8mm
  • 光敏面长度：150mm
  • 响应时间：≤15s

STS-BGS-6333系列宽光谱激光功率计

STS-BGS-BGS6333系列宽光谱激光功率计采用了特殊是吸收涂层设计，光谱响应范围覆盖率0.19nm-25um，独特的工艺设计，使仪器的响应时间快；便携式结构特别适合现场使用；平坦的光谱响应特性，能够满足多种测试应用需求。通用显示器配置不同的探测器，可以覆盖mW级到kW级测量范围。通过接口，还可在上位机操作与测量。

STS-BGS-6333系列宽光谱激光功率计

主要技术指标

  • 光谱响应范围：0.19μm～25μm
  • 光敏面直径：Φ19mm、Φ25mm、Φ50mm、Φ150mm或定制
  • 校准波长：532nm、808nm、1064nm、10.6μm或其他波长
  • 可选多种功率量程配置： 200mW、2W、20W
    2W、20W、200W
    20W、200W、600W
    20W、200W、2000W
    50W、500W、5000W
  • 激光功率校准误差：±3%
  • 抗激光损伤阈值：1kW/cm2
  • 响应时间：2～5s
  • 功率测量误差：≤5%

STS-BGS-2k型激光功率计

STS-BGS-2k型激光功率计采用了特殊是吸收涂层设计，光谱响应范围覆盖率0.19nm-25um；独特的工艺设计，使仪器的响应时间快；便携式结构特别适合现场使用；平坦的光谱响应特性，能够满足多种测试应用需求。通用显示器配置不同的探测器，可以覆盖mW级到kW级测量范围。通过接口，还可在上位机操作与测量。

STS-BGS-2k型激光功率计

主要功能

  • 高功率、大口径、宽光谱、快速测量
  • 激光功率测量
  • 激光功率稳定性测量
  • 接口方式：RS232
  • 显示方式：LCD数字显示

主要技术指标

  • 光谱响应范围：0.19μm～20μm
  • 光敏面直径：Φ80mm
  • 校准波长：1064nm
  • 激光功率测试范围：20W～2000W
  • 激光功率测试误差：±5%
  • 抗损伤阈值：1kW/cm2（1064nm，20W连续激光聚焦测试）
  • 最小显示分辨率：0.1W
  • 结构形式：台式
  • 外形尺寸：控制主机：320×300×330mm（W×H×D，不含支脚和把手）
    探测器：230×230×40mm（W×H×D，不含底座和支架）
  • 功耗：≤10W
  • 电源：AC 220V，50Hz
  • 冷却方式：水冷

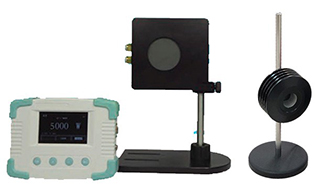

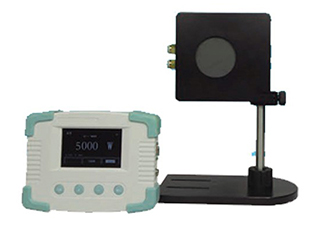

STS系列5kW激光功率计

STS系列5kW激光功率计采用特殊的高抗损伤阈值、宽光谱激光涂层设计，光谱响应范围覆盖紫外到远红外。适用于激光智能制造行业中激光切割机、激光焊接机的在线和离线功率监测，具有计算机数据统计曲线与无人值守的自动记录管理软件，可进行二次集成开发。

STS系列5kW激光功率计

特点

  • 高功率、大口径、宽光谱、快速测量
  • 激光功率测量
  • 激光功率稳定性测量
  • 接口方式：RS232
  • 显示方式：LCD数字显示

主要技术指标

  • 光谱响应范围：0.19～20μm
  • 光敏面直径：Φ80mm
  • 校准波长：1064nm，或用户指定的其它波长
  • 激光功率测试范围：50～5000W
  • 激光功率测试误差：±5%
  • 抗损伤阈值：1kW/cm2
  • 最小显示分辨率：0.1W
  • 结构形式：台式
  • 外形尺寸：控制主机：320×300×330mm（W×H×D，不含支脚和把手）
    探测器：230×230×70mm（W×H×D，不含底座和支架）
  • 功耗：≤10W
  • 电源：AC 220V，50Hz
  • 冷却方式：水冷

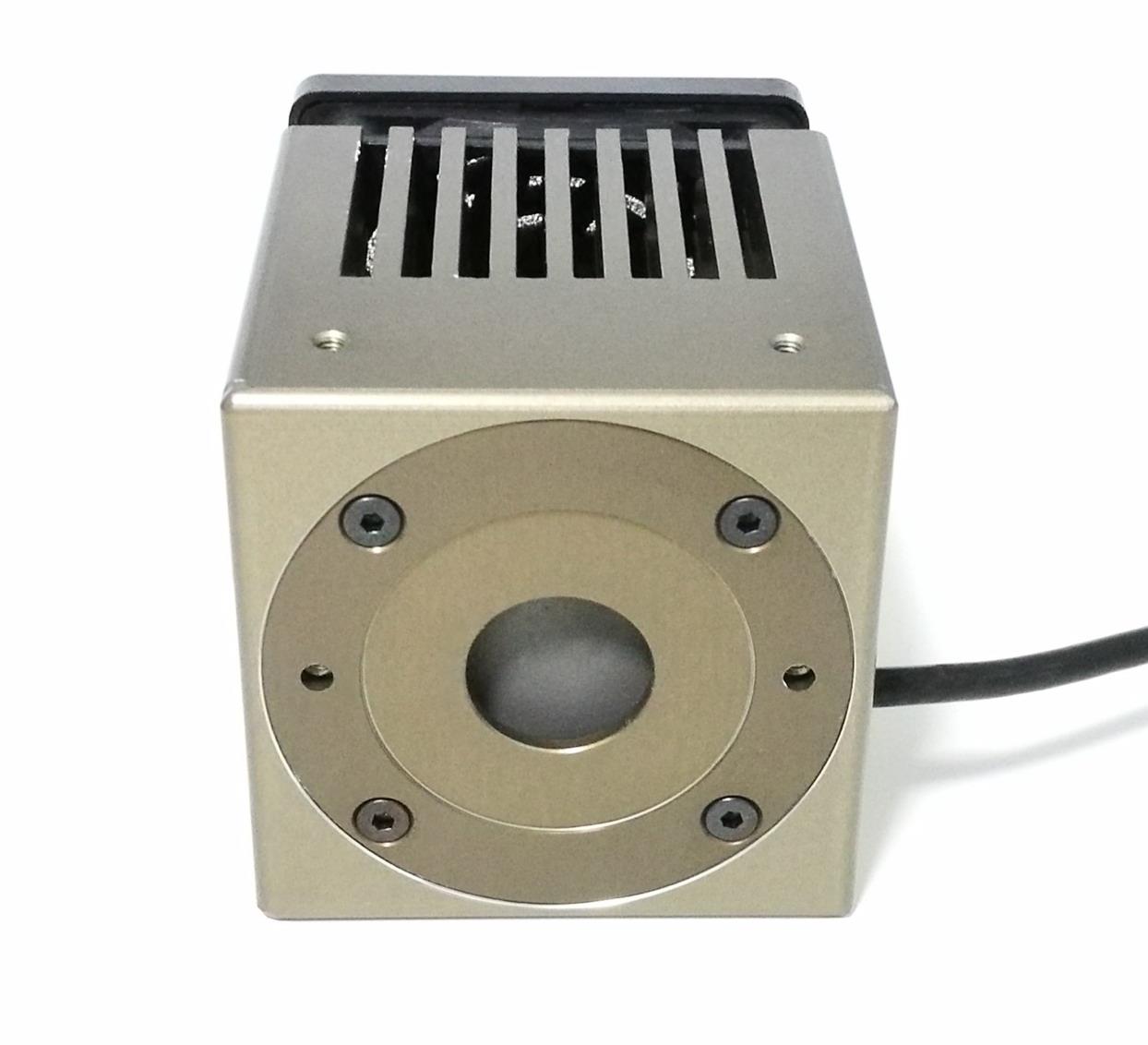

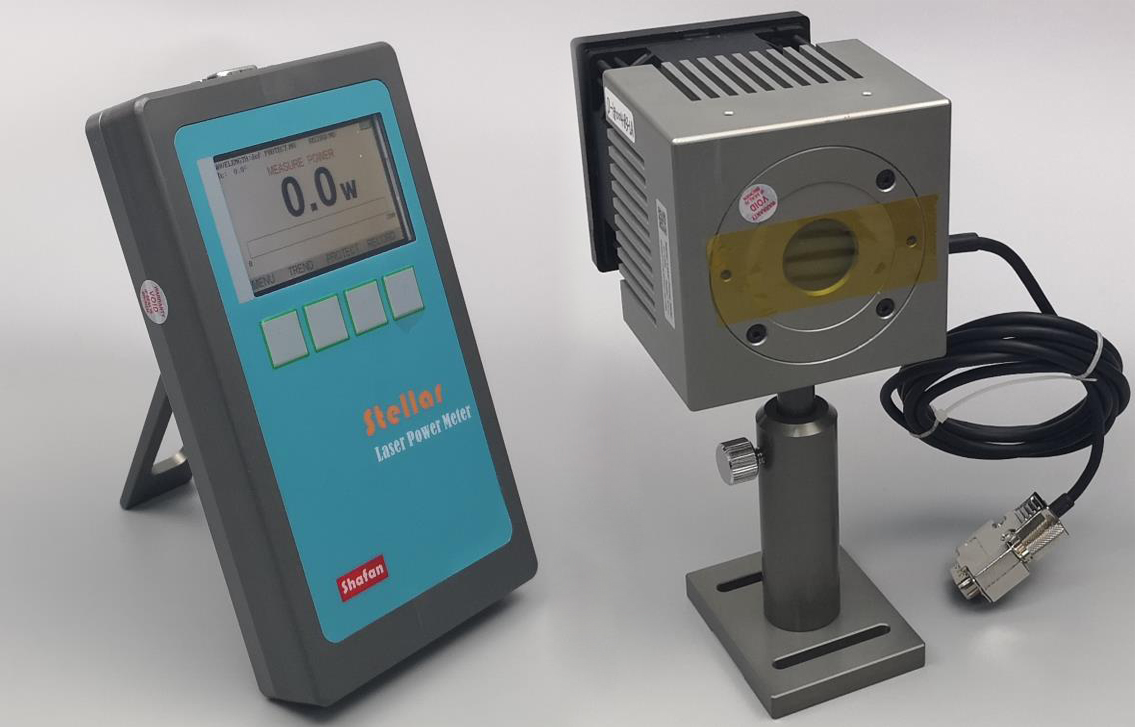

SHY系列激光功率计

SHY系列激光功率计，以高品质核心元件-量热探头为起点，以简约、易用、可靠为理念为业界提供最佳产品为初衷，运用最新的嵌入式科技设计而出。在具备极高的品质下，又不失性价比，是激光功率测量的不二选择。带表头激光功率计有多种规格探头可以选择，即适合手持测量，也适合搭配整机在线测量。

激光功率计

特点

探头：

  • 快速响应(10W探头，带表头0%-95%响应时间1.5秒 )
  • 波长范围：0.19-1μm，校正NIST溯源，外形小巧，自带风扇，且无需外部供电 优化热沉设计
  • 高承载功率(10W探头：连续可10W ,间歇最大20W)
  • 方形探头，易集成，可以方便的安装到设备上
  • 光学配件安装螺纹 全向调节支架

表头：

  • 高分辨率彩色TFT屏幕，两级背光，方口USB 接口，用于充电供电，及数据上传
  • 售后方便，周期短
  • 提供标准 RS23 接口输出 锂离子充电池，掉电工作时间>=14小时 全金属机身，重量轻
  • 不需校零 (采用悬浮自稳零电路)
  • 自动量程切换 (AutoScale)
  • 用户自定义校正系数 专利可调节Ac算法烤机保护
  • 激光研发的理想伴侣(实时监测功率，出现异常关闭激光器 )
  • 非易失性数据记录，最多1万个点高精度12bit实时
  • 功率波形图显示，时间可调
  • 简易于使用的菜单和快捷键机制
  • 防电磁干扰

适合应用

  • 便携式测量设备在线测量
  • 激光打标，切割，钻孔
  • 焊接，光路调控，拷机
  • 功率监测控制补偿

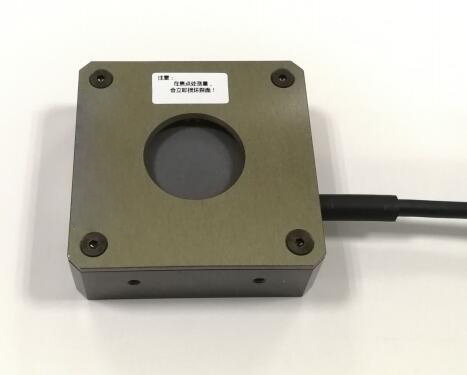

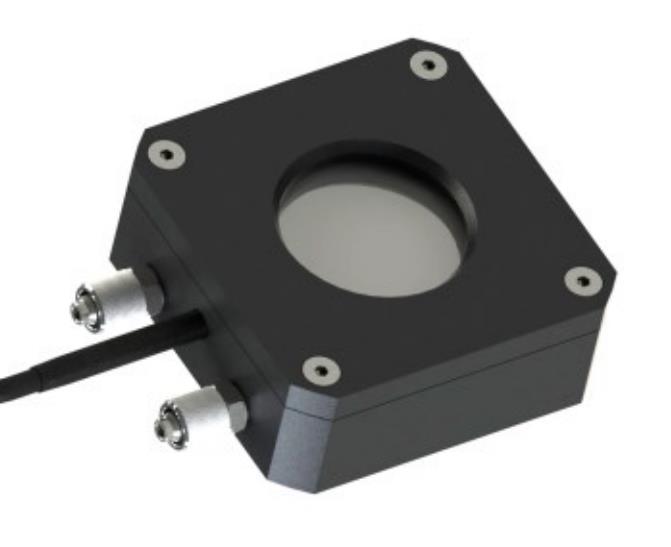

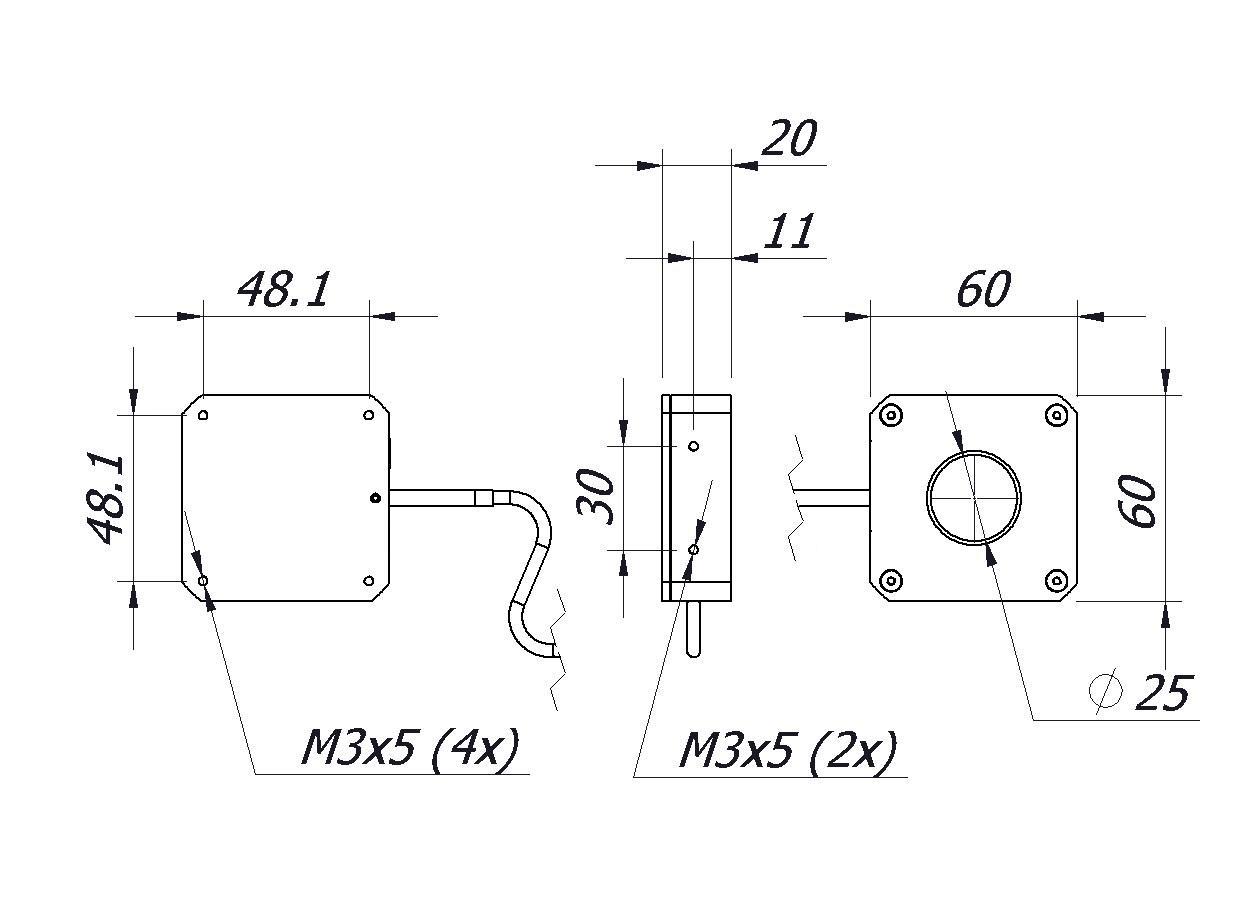

小功率激光功率计

型号 SHY-TP2-HP-19 SHY-TP10-HP-25 SHY-TP10-HP-19 SHY-TP50-HP-19 SHY-TP100-HP-19 SHY-TP150-HP-19
最大平均功率 2W 10W 10W 50W 100W 150W
最小功率 1mW 20mW 20mW 50mW 100mW 100mW
功率分辨率 1mW 0.001W 0.001W 0.01W 0.01W 0.01W
Nolse等效功率(NEP) 100μW 4mW 1mW 20mW 0.1W 0.1W
响应时间 1sec 1.5sec 1sec 1.5sec 2sec 2.5sec
功率校准不确定度 ±3% ±2% ±3% ±3% ±3% ±3%
功率线性* ±1% ±1.5% ±1% ±1.5% ±1% ±1.5%
光圈 19mm 25mm 19mm 19mm 19mm 19mm
类型 HPB HPB HPB HPB HPB HPB
吸收光谱范围 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm
光谱范围 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm
最大功率密度** 11kW/cm2 @2W 11kW/cm2 @10w 15kW/cm² @10W 11kW/cm² @40W 11kW/cm² @40W 11kW/cm² @40W
冷却 风冷 风冷 风冷 风冷 风冷 风冷
重量 0.2kg 0.2kg 1.0kg 1.5kg 1.0kg 1.5kg
尺寸 60x60x20mm 60x60x20mm 65x65x35mm 65x65x35mm 65x65x70mm 65x65x72mm
连接器长度 2.5m 2.5m 2.5m 2.5m 2.5m 2.5m

* 探测器在有效表面的50%处进行中央照射。
** 损伤阈值也取决于功率水平。

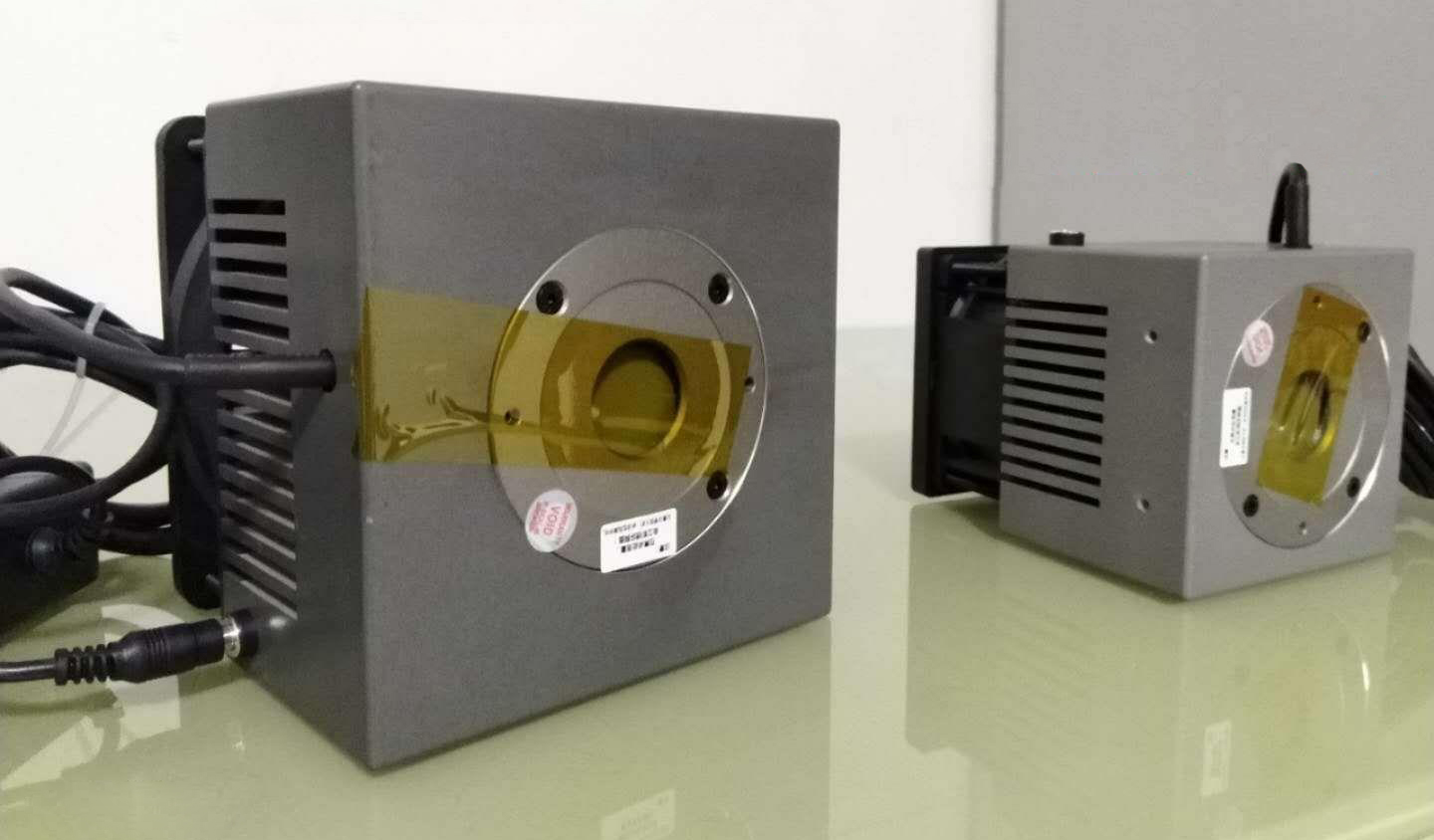

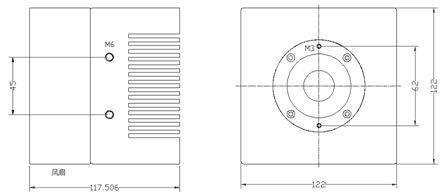

中功率激光功率计

型号 SHY-TP200-HP-25 SHY-TP300-HP-25 SHY-TP500-HP-25 SHY-TP1000-HP-25
最大平均功率 200W 300W 500W 1000W
最小功率 0.1W 0.3W 0.5W 1W
功率分辨率 0.01W 0.1W 0.1W 0.1W
能量范围 100mJ-300J 100mJ-300J
响应时间 1.8sec 2sec 5sec 5sec
功率校准不确定度 ±3% ±3% ±3% ±3%
功率线性* ±1% ±1.5% ±1% ±1.5%
光圈 25mm 25mm 25mm 25mm
类型 HPB HPB HPB HPB
吸收光谱范围 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm
光谱范围 0.19-2.1μm, 2.94μm,
9-11μm		 0.19-2.1μm, 2.94μm,
9-11μm		 0.19-2.1μm, 2.94μm,
9-11μm		 0.19-2.1μm, 2.94μm,
9-11μm
最大功率密度** 5kW/cm² @200W 5kW/cm² @200W 5kW/cm² @200W 5kW/cm² @200W
冷却 风冷 风冷 风冷 风冷
重量 1.5kg 3.0kg 1.5kg 3.0kg
尺寸 90x90x70mm 122x122x118mm 122x122x118mm 122x122x118mm
连接器长度 2.5m 2.5m 2.5m 2.5m

* 探测器在有效表面的50%处进行中央照射。
** 损伤阈值也取决于功率水平。

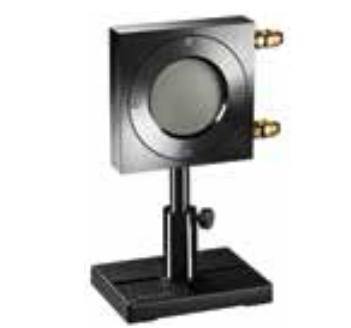

千瓦级水冷激光功率计

型号 SHY-W10-HP-25 SHY-W20-HP-25
最大平均功率 1000W 2000W
最小功率 10W 20W
功率分辨率 1W 1W
噪声等效功率（NEP） 200mW 1W
能量范围 200W/500W/1000W 200W/500W/2000W
响应时间 10sec 10 sec
功率校准不确定度 ±3% ±3%
功率线性* ±2% ±2%
光圈 25mm 25mm
类型 HPB HPB
吸收光谱范围 0.19-11μm 0.19-11μm
光谱范围 0.19-2.1μm, 2.94μm, 9-11μm 0.19-2.1μm, 2.94μm, 9-11μm
最大功率密度** 500W/cm² @1000W 500W/cm² @1000W
冷却 水冷 水冷
满功率时的水流量(最少 | 推荐)
3L/min | 6L/min 3L/min | 6L/min
重量 2kg 2kg
尺寸 90x90x44mm 90x90x44mm
连接器长度 2.5m 2.5m

* 探测器在有效表面的50%处进行中央照射。
** 损伤阈值也取决于功率水平。

串口/USB激光功率计

型号 SHY-USB-2-HP-19
SHY-RS232-2-HP-19		 SHY-USB-20-HP-25
SHY-RS232-20-HP-25		 SHY-USB-10-HP-25 SHY-RS232-10-HP-25 SHY-RS232-50-HP-25 SHY-RS232-100-HP-25
最大平均功率 2W 20W 10W 10W 50W 100W(1分钟内150W)
最小功率 2mW 20mW 20mW 20mW 50mW 80mW
功率分辨率 100μW 1mW 100μW 100μW 10mW 20mW
噪声等效功率（NEP） 200μW 20mW 500μW 500μW 20mW 30mW
响应时间 0.7sec 1.5sec 0.7sec 0.7sec 1.5 sec 1.5sec
功率校准不确定度 ±3% ±3% ±3% ±3% ± 3% ±3%
功率线性* ±1% ±1.5% ±1% ±1% ±1.5% ±1.5%
光圈 25mm 25mm 25mm 25mm 25m 25m
类型 HPB HPB HPB HPB HPB HPB
吸收光谱范围 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm
光谱范围 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm
最大功率密度** 18 KW/cm² @2W 15KW/cm² @2W 18KW/cm² @2W 18KW/cm² @2W 11KW/cm² @2W 11KW/cm² @2W
冷却 风冷 风冷 风冷 风冷 风冷 风冷
重量 0.2kg 0.2kg 0.2kg 0.2kg 0.2kg 0.2kg
尺寸 60x60x20mm 60x60x20mm 60x60x20mm 60x60x20mm 60x60x20mm 60x60x20mm
连接器长度 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232
型号 SHY-RS232-100-HP-19 SHY-USB-100-HP-19 SHY-USB-200-HP-25 SHY-RS232-200-HP-25 SHY-USB-W200-HP-25 SHY-RS232-W200-HP- 25
最大平均功率 100W 100W 200W 200W 200W 200W
最小功率 50mW 50mW 0.2W 0.2W 0.2W 0.2W
功率分辨率 10mW 10mW 10mW 10mW 0.1W 0.1W
噪声等效功率（NEP） 20mW 20mW 20mW 20mW 200mW 200mW
响应时间 1.8sec 1.8sec 2sec 2sec 1.8sec 1.8sec
功率校准不确定度 ±3% ± 3% ± 3% ±3% ±3% ±3%
功率线性* ±1% ±1.5% ±1% ±1.5% ±1% ±1%
光圈 19mm 19 mm 25mm 25mm 25mm 25mm
类型 HPB HPB HPB HPB HPB HPB
吸收光谱范围 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm
光谱范围 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm 		0.19-21μm, 2.94μm,
9-11μm 		0.19-21μm, 2.94μm,
9-11μm 		0.19-21μm, 2.94μm,
9-11μm
最大功率密度** 11KW/cm² @40W 11KW/cm ²@40W 4KW/cm² @200W 4KW/cm² @200W 4KW/cm² @200W 4KW/cm² @200W
冷却 风冷 风冷 风冷 风冷 水冷 水冷
重量 0.70kg 0.70kg 1.5kg 1.5kg 0.2kg 0.2kg
尺寸 65x65x72mm 65x65x72mm 90x90x70mm 90x90x70mm 65x65x35mm 65x65x35mm
连接器长度 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 2.5m-USB 2.5m-RS232
型号 SHY-RS232-350-HP-25 SHY-USB-350-HP-25 SHY-USB-500-HP-25 SHY-RS232-500-HP-25 SHY-RS232-W1000-HP-25 SHY-USB-W1000-HP-25
最大平均功率 350W 350W 500W 500W 1000W 1000W
最小功率 0.5W 0.5W 0.5W 0.5W 10W 10W
功率分辨率 100mW 100mW 100mW 100mW 1W 1W
噪声等效功率（NEP） 200mW 200mW 200mW 200mW 200mW 200mW
响应时间 2.8sec 2.8sec 5sec 5sec 10sec 10sec
功率校准不确定度 ±3% ±3% ±3% ±3% ±3% ±3%
功率线性* ±1% ±1% ±1% ±1.5% ±2% ±2%
光圈 25mm 25mm 25mm 25mm 25mm 25mm
类型 HPB HPB HPB HPB HPB HPB
吸收光谱范围 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm
光谱范围 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm		 0.19-21μm, 2.94μm,
9-11μm
最大功率密度** 4kW/cm2 @200W 4kW/cm2 @200W 3kW/cm2 @500W 3kW/cm2 @500W 500W/cm2 @1000W 500W/cm2 @1000W
冷却 风冷 风冷 风冷 风冷 水冷 水冷
重量 2kg 2kg 2kg 2kg 2kg 2kg
尺寸 122x122x118mm 122x122x118mm 122x122x118mm 122x122x118mm 90x90x44mm 90x90x44mm
连接器长度 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 2.5m-USB/
1.5m-RS232		 1.5m-USB 1.5m-RS232

* 探测器在有效表面的50%处进行中央照射。
** 损伤阈值也取决于功率水平。

高灵敏度激光功率计

高灵敏度系列激光功率计价格实惠、精度高，适合搭配FPC切割、钻孔整机在线测量、高精密打标、太阳能电池设备（划片/消融/背钝化/打孔/刻蚀/烧结等）。

型号 SHY-RS232-12-HS-18 SHY-USB-12-HS-18
最大平均功率 12W 12W
最小功率 1mW 1mW
功率分辨率 0.1mW 0.1mW
噪声等效功率（NEP） 50μW 50μW
响应时间 3sec 3sec
功率校准不确定度 ±3% ±3%
功率线性* ±1.5% ±1.5%
光圈 18mm 18mm
类型 HS HS
吸收光谱范围 0.19-11μm 0.19- 11μm
光谱范围 0.19-2.1μm, 2.94μm, 8-11μm 0.19-2.1μm,2.94μm,8-11μm
最大功率密度** 25kW/cm2 25kW/cm2
冷却 风冷 风冷
重量 0.20kg 0.20kg
尺寸 60x60x20mm 60x60x20mm
连接器长度 1.5m-RS232 2.5m-USB

* 探测器在有效表面的50%处进行中央照射。
** 损伤阈值也取决于功率水平。

SHY系列激光能量计

型号 SHY-PE10-HP-0.6J SHY-PE10-HP-25-3J SHY-PE10-HP-19 SHY-PE50-HP-19 SHY-PE200-HP-25 SHY-PE500-HP-25
最大平均功率 10W 10W 10W 50W 200W 500W
最小功率 20mW 20mW 20mW 50mW 0.1W 0.5W
功率分辨率 0.001W 0.001W 0.001 W 0.01 W 0.01W 0.1W
噪声等效功率（NEP） 1mW 1mW 1 mW 20mW 300mW 500mW
能量范围 50mJ-200J 100mJ-200J 50mJ-200J 50mJ-200J 100mJ-300J 100mJ-300J
能量刻度 0.6J/30J/200J 3J/30J/200J 3J/30J/300J 3J/30J/300J
能量分辨率 1mJ 1mJ 1mJ 1mJ 1mJ 1mJ
功率校准不确定度* ±3% ±3% ±3% ±3% ±3% ±3%
光圈 25mm 25mm 19mm 19mm 25mm 25mm
类型 HPB HPB HPB HPB HPB HPB
吸收光谱范围 0.19-11um 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm 0.19-11μm
校准光谱范围 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm		 0.19-2.1μm,
2.94μm,
9-11μm
最大功率密度** 15kW/cm2 @10 W 15kW/cm2 @10 W 15kW/cm2 @10W 11kW/cm2 @40 W 15kW/cm2 @10 W 15kW/cm2 @10 W
冷却 风冷 风冷 风冷 风冷 风冷 风冷
重量 0.2kg 0.2 kg 1.0kg 1.5kg 2kg 2kg
尺寸 60x60x20mm 60x60x20mm 65x65x35mm 65x65x35mm 90x90x70mm 122x122x118mm
连接器长度 2.5m 2.5m

* 探测器在有效表面的50%处进行中央照射。

** 损伤阈值也取决于能量水平。

STS系列激光能量计

STS-145A/B/C型激光能量计

STS-145型激光能量计具有极高的抗激光损伤能力。用户在使用过程中不必考虑探测器被强激光损伤的问题，从而特别适用于高功率密度、高能量密度、以及高峰值功率密度的强脉冲激光束的能量测试。采用的热释电光电转换器件具有相当快的响应速度，仪器能够在重复频率高达40Hz的重复脉冲激光串中抽测单脉冲能量，用户可以根据测量范围不同，选择A、B、C三个型号。

STS-145A/B/C型激光能量计

主要技术指标

  • 光敏面积：Φ20mm
  • 校准波长：1064nm和532nm
  • 三个测量档：A型：200mJ、2 J、20J
    B型：2J、20J、200J
    C型：20mJ、200mJ、2J
  • 显示：三位半数字显示双极性三位半位数字显示
  • 可自动在频率不大于40Hz的重复脉冲激光串中抽测单脉冲能量
  • 可以长时间地保持测数据
  • 最大激光能量密度：70J/cm2
  • 最大激光峰值功率密度：10GW/cm2
  • 测量的不确定度：5％
  • 电源：AC220V，50Hz
  • 功耗：约8W

STS-M2000系列激光能量计

STS- M2000型激光能量计适用于长脉冲激光能量测试。具有抗激光破坏水平高，响应和恢复速度快、探测口径大、光谱响应范围宽、测试数据保持等特点。特别适用于光子嫩肤机等美容设备输出能量测试。通过上位机接口，可进行远程控制和显示。具有最大值、最小值、平均值、均方差等数据的统计计算功能。

STS-M2000系列激光能量计

主要技术指标

M2000型

  • 光谱响应范围：400nm～22µm
  • 校准波长：1064nm
  • 测量范围：100mJ～200J
  • 分辨率：1mJ
  • 光敏面直径：Φ20mm
  • 最大激光能量密度：70J/cm2
  • 不确定度：5％
  • 电源： 220V，50Hz
  • 功耗：约8W

M2000B型

  • 光谱响应范围：400nm～25µm
  • 校准波长：1064nm
  • 测量范围：100mJ～200J
  • 分辨率：1mJ
  • 光敏面直径：Φ60mm
  • 最大激光能量密度：15J/cm2
  • 不确定度：5％
  • 电源： 220V，50Hz
  • 功耗：约8W

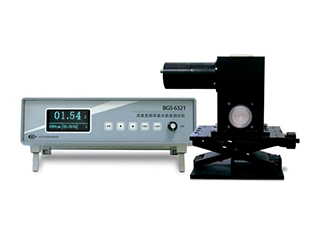

STS-BGS-6321型高重复频率激光能量测试仪

STS-BGS-6321型高重复频率激光能量测试仪采用了正交补偿、抗激光损伤接收、匀化衰减、窄脉冲积分和微弱信号去噪放大等技术、实现了可见～近红外波段，重复脉冲输出激光器及其系统的输出能量直接测量和存储。通过计算机控制接口，还可以实现远程控制与测试，观测能量分布曲线。

STS-BGS-6321型高重复频率激光能量测试仪

功能特点

  • 激光输出能量测量和显示
  • 激光脉冲频率测量和显示
  • 直接接收高峰值功率激光脉冲
  • 测试数据存储
  • 测试结果回放和统计分析
  • 计算机接口

主要技术指标

  • 接收口径：Φ20mm
  • 校准波长：1064nm(可根据需要选配)
  • 激光能量测量范围：10mJ～20J(可根据需要选配)
  • 显示方式：三位半数字显示
  • 量程：200mJ、2J、20J(可根据需要选配)
  • 最小读数分辨率：0.1mJ
  • 激光脉冲宽度范围：＞7ns
  • 可测激光脉冲频率范围：单次～1000Hz(可根据需要选配)
  • 频率测量精度：±1%
  • 最大激光峰值功率密度：≥800MW/
  • 可存储测试数据：1000个
  • 能量测量不确定度：5%
  • 电源：AC 220V、50Hz
  • 最大功耗：5W
  • 结构特点：台式
  • 外形尺寸：探测器：255×145×285mm
    显示器：260×160×380mm
  • 最大重量：探测器：2kg，显示器：3kg

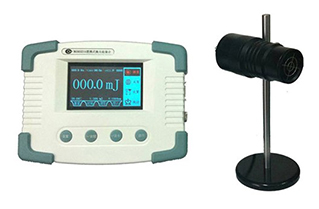

STS-BGS-6321A型便携式激光能量计

STS-BGS-6321A型便携式激光能量计由能量探测器和便携式控制主机组成，适用于固体激光器、半导体泵浦激光器以及以这些激光器为光源的激光设备输出激光能量和频率等参数的现场测试。仪器结构小巧、轻便、便携、功耗低，并具有远程控制功能。特别适用于无市电、移动场合和狭小场地的作业。作为最基本的激光参数测量工具，是激光器及其设备研制和使用过程中的通用测试仪器。

STS-BGS-6321A型便携式激光能量计

功能特点

  • 激光能量测量
  • 激光能量稳定性测量
  • 激光重复频率测量
  • 测试数据存储功能
  • 测试数据统计分析

主要技术指标

  • 光谱响应范围：400nm～1100nm
  • 校准波长：1064nm、532nm或用户指定的其它波长
  • 激光能量测试范围：100uJ～200mJ
  • 激光能量测量误差：±5%
  • 最小能量显示分辨率：1uJ
  • 可测激光脉冲频率范围：1～1000Hz
  • 频率测量误差：±1%±1个字
  • 适用激光脉冲宽度范围：7ns～150us
  • 最大激光峰值功率密度：100MW/cm2
  • 设定时间范围：1s-60s
  • 接收口径：Φ20mm
  • 计算机接口：232
  • 电池类型：锂电池
  • 电池连续工作时间：≥4h
  • 适配器电源：AC 220V
  • 功耗：≤2.5W
  • 结构特点：便携式
  • 外形尺寸：探测器：Φ57×123mm
    显示器：167×65×218mm
  • 最大重量：探测器：≤0.5kg，显示器：≤0.5kg

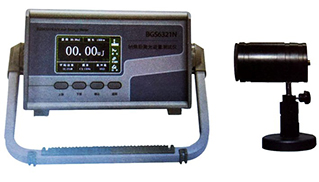

STS-BGS-6321N型纳焦级激光能量测试仪

STS- BGS-6321N型纳焦级激光能量测试仪采用了光学暗室、深度窄带滤光、窄脉冲积分、微弱信号处理等技术，实现了复杂噪声环境中纳焦级激光能量信号提取与测量。适用于窄脉冲、高重复频率微弱激光能量、重复频率、能量稳定性和激光平均功率的测量与分析。

STS-BGS-6321N型纳焦级激光能量测试仪

功能特点

  • 激光能量测量
  • 激光脉冲频率测量
  • 激光脉冲能量稳定性测量
  • 激光平均功率测量
  • 测试数据统计分析

主要技术指标

  • 校准波长：1064nm、532nm(分探头给出)
  • 激光能量测量范围：10nJ-20uJ
  • 最小分辨率：0.1nJ
  • 可测激光频率范围：单次～2000Hz
  • 频率测量精度：±0.5%±1个字(1－1000Hz)
  • 适用于激光脉冲宽度：7ns-50us
  • 最大激光平均功率：20mW
  • 接收口径：Φ10mm
  • 不确定精度：±8%(20uJ档)，±10%(2uJ、200nJ档)
  • 最大激光峰值功率密度：≥100MW/cm2
  • 电源：AC220V，50Hz
  • 功耗：≤10W
  • 结构特点：台式
  • 外形尺寸：探测器：250×260×145mm
    显示器310×185×450mm
  • 重量：探测器：2kg，控制主机：3kg

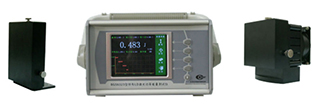

STS-BGS-6323型异形LD激光功率能量测试仪

STS-BGS-6323型异形LD激光功率能量测试仪采用了与被测对象发光面形状相吻合的探测器设计思想，开发了新的工艺途径，实现了环形和半圆形LD阵列半导体激光器输出参数的直接接收与测量。产品突破了大尺寸、高灵敏度光敏面材料、结构、工艺、光谱均匀性和抗激光破坏等关键技术，适用于半导体激光器、泵浦固体激光器及其激光系统的研制、生产中作为关键质量控制点的半导体激光器泵浦光输出参数的测试分析和质量控制。

STS-BGS-6323型异形LD激光功率能量测试仪

功能特点

  • 激光功率测量
  • 激光功率稳定性测量
  • 激光能量测量
  • 激光能量稳定性测量
  • 测试数据统计分析
  • 功率、能量时间特性曲线

主要技术指标

  • 光谱响应范围：400～1700nm
  • 校准波长：808nm或用户指定的其它波长
  • 光敏面形：半圆柱型，接收表面为外表面Ф8mm，长度≥50mm
  • 能量测量响应时间：≤5s
  • 激光能量测量适用脉冲频率 ：单脉冲
  • 激光功率测量：≥10Hz或连续激光
  • 激光能量测量：10mJ～2J
  • 激光功率测量：100mW～100W
  • 校准精度：±3%
  • 电源：AC 220V，50HzHz
  • 功耗：≤30W
  • 结构特点：台式
  • 外形尺寸：探测器：250×200×300mm
    控制主机：310×185×450mm
  • 重量：探测器：≤3kg，控制主机：≤3kg
分享：

您可能感兴趣的产品

当前位置: 首页>产品中心>仪器与工具
