激光散斑衰减器、激光散斑清除器

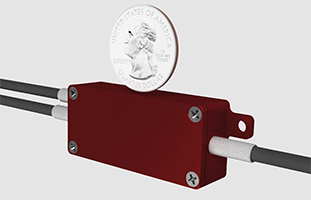

STF系列散斑清除器

我们专有的散斑清除技术可平均光纤内的模态噪声。这种光纤散斑清除器是生命科学、数字激光投影、干涉测量、激光束均匀化、光刻和计量学等应用中最理想的选择。对于许多光纤耦合应用，模态噪声会干扰其性能,因此我们研发了一个高度集成、体积小巧、操作简单，在不损失光能量的情况下最大限度地提高了光源性能和散斑衰减的系统。

主要特点和优势

激光散斑是在激光束横截面上出现许多不同强度的暗斑和亮斑,这种效应是由于光的各种传播模式之间的干扰而产生的。

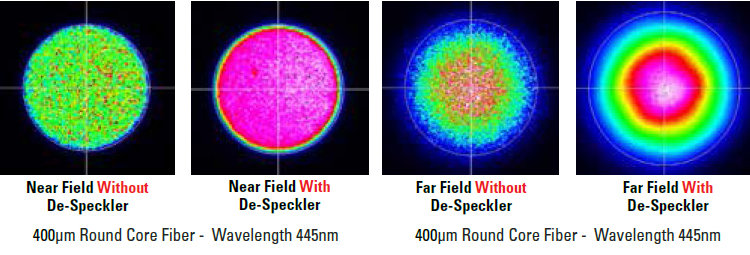

在激光扫描显微镜、流式细胞术和DNA测序等要求激光光束输出均匀、强度均匀的应用中，减少散斑是非常重要的。利用散斑清除器对模态噪声进行平均可大大降低散斑从而使系统的性能达到最优。散斑抑制还能给用户带来许多其它好处,如集成简便快捷,降低噪比和更高的吞吐量。

我们的散斑抑制解决方案是定制的一个小的波形系数的光纤组件。另外我们可以根据您的应用和要求订制光纤尺寸、纤芯形状、护套、连接器和长度等。该产品可与我们的蛾眼抗反射技术的方芯光纤搭配使用。

主要应用领域

• 生命科学：生物分析仪器、流式细胞术、基因测序、显微镜、光谱学

• 数字激光投影

• 干涉测量

• 激光光束匀束器

• 平版印刷

• 计量学

主要技术参数

• 供电: +5V

• 功耗: < 1W

• 波长范围: 400nm – 1550nm

• 光纤芯径: 100μm – 400μm

• 消散斑率: 高达 5000Hz

定制选项:

• 光纤类型：石英光纤、塑料包层光纤、圆芯或方芯光纤、稀有蛾眼等

• 护套类型：丙烯酸酯、尼龙、聚酰亚胺、聚四氟乙烯

• 装配类型：单纤组装

• 连接器类型：SMA905、SMA906、FC/PC、FC/UPC、FC/APC、ST/PC、ST/UPC、ST/APC、平切端部、抛光端部、圆形2.5mm卡套、定制连接器

STOT系列散斑衰减器

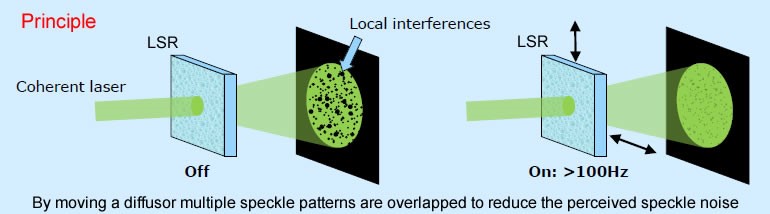

我们的激光散斑衰减器（LSR）是一个有其独有的内置驱动的一个动态扩散器。我们提供两种有各自自身优势的创新技术产品：电活性聚合材散斑衰减器料STOT-LSR和磁阻力散斑衰减器STOT-LSR。

电活性聚合材料散斑衰减器STOT-LSR

2011年，我们是第一个将应用于光学领域的电活性聚合材料（EAP）推向市场的公司。它的基体是有弹性的薄膜。其中心带有一个扩散片，四周带有四个电极。电极在90°相移时启动扩散片沿x轴和y轴方向运动，形成环形振动。因其体积小、自重轻、无噪音、无振动，使得这项技术非常适用于小型手持设备。

磁阻力散斑衰减器STOT-LSR

2016年， 我们又推出了适用于高激光功率需要大尺寸应用的带增透膜的玻璃扩散片磁阻力变化驱动器STOT-LSR系列。它的基体是很薄的钢结构。通过用脉冲与电流驱动线圈来产生强烈的磁阻力共振。基于其高q系数，即使它是重玻璃扩散片也在能低功耗下大范围振幅高达800um。

主要特点

• 体积小

• 无嗓声

• 低功耗

• 无振动

产品型号	电活性聚合物散斑衰减器STOT-LSR	磁阻力散斑衰减器STOT-LSR
产品图片
通光孔径	5 或 10mm	18.5x18.5mm
扩散片	聚合物	玻璃或聚碳酸酯
透过率	> 93%	>  98%
振动类型	2D (环形)	1D (线性)
振荡幅度	300-400um	800um
共振频率	300 或180Hz	~120Hz (取决于扩散片的重量)
重量	3g	11g
振动	无	低(取决于机械安装件)
玻璃盖	需要	不需要
电气要求	5VDC(EAP脉冲电压为300V)	5VDC(电流脉冲带脉冲电流的线圈)

主要应用

我们的激光散斑衰减器是以下领域的理想选择：

• 激光投影显示器

• 平视显示器

• 光束匀束器

• 计量学

• 显微镜

• 干涉测量

• 平版印刷

客户定制

我们可根据客户的参数（如尺寸、振荡频率或传输范围等）的特殊要求定制激光散斑衰减器。如有需要请联系我们。

STOT-LSR系列电活性聚合材料散斑衰减器

在高度范围小于1m m，电活性聚合材料STOT-LSR系列可使扩散器产生共振振荡。如振幅400μm，共振频率才180 Hz或300Hz。得益于其静电原理，其低功耗，无噪音，无振动的特点是手持设备的理想选择。

主要特点

• 体积小

• 无噪音

• 无振动

• 低功耗

下表列出了目前我们的激光散斑衰减器的主要型号：

主要参数	STOT-LSR-3005	STOT-LSR-3010	STOT-LSR-5-17	STOT-LSR-10-22
产品描述	科学标准	科学标准	OEM 标准	OEM 标准
尺寸(直径或长x高)	41x8.8mm	48x8.8mm	17x3.8mm	22x3.8mm
通光孔径	5mm	10mm	5mm	10mm
共振频率	300Hz	180Hz	300Hz	180Hz
振荡幅度	300um	400um	300um	400um
电气要求	一体式, CE认证	一体式, CE认证	一体式,CE认证	一体式, CE认证

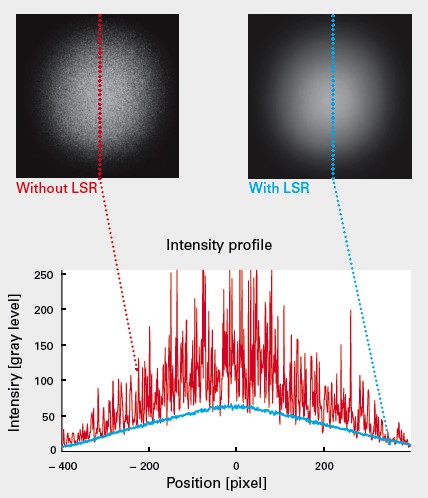

下图是我们对比分别使用和不使用STOT-LSR来测量的散斑对比度的典型图像。彩色线显示了与强度图相对应的剖切面。

用CCD相机测量散斑衰减

主要应用

• 激光投影显示器

• 平视显示器

• 光束匀束器

• 计量学

• 显微镜

• 干涉测量

• 平版印刷

透射式激光散斑衰减器STOT-LSR-3005

STOT-LSR-3005集成了5VDC的带微型USB接口的电子驱动专为光学平台使用而设计。我们提供四种标准扩散片配置从6°（最高光学效率）到24°（最佳散斑抑制）。为减少随机生成的图案的相关长度，多数型号都将振荡扩散片和静态扩散片结合了起来。这样有效的抑制了散斑衰减的同时避免了光束发散角的增加。STOT-LSR-3005-17S-VIS则仅由一个动态扩散片组成，特别适合于需要在图像平面上，如全息LCOS或光纤耦合应用。

由于其振荡频率为300Hz，振幅约为300um，5mm孔径型号是高帧频应用的首选。我们的标准配置是VIS和NIR镀膜玻璃盖，可根据客户要求提供其他镀膜以及扩散片组合选项。

下表列出了STOT-LSR-3005系列标准产品的主要规格：

找到合适的系统配置是有效降低散斑的关键。针对于各种应用我们也提供了一些相关的建议。

透射式激光散斑衰减器STOT-LSR-3010

STOT-LSR-3010集成了5VDC的带微型USB接口的电子驱动专为光学平台使用而设计。我们提供二种标准扩散片配置从6°（最高光学效率）到12°（最佳散斑抑制）。为减少随机生成的图案的相关长度，二个型号都将振荡扩散片和静态扩散片结合了起来。这样有效的抑制了散斑衰减的同时避免了光束发散角的增加。

振荡频率为300Hz，振幅约为400um时，10mm孔径型号是频帧低于180Hz和适应人眼应用的首选。对与此系列，我们的标准配置是VISR镀膜玻璃盖，可根据客户要求提供其他镀膜以及扩散片组合选项。

下表列出了STOT-LSR-3010系列标准产品两个规格

找到合适的系统配置是有效降低散斑的关键。针对于各种应用我们也提供了一些相关的建议。

透射式激光散斑衰减器STOT-LSR-5-17

我们的OEM版本的激光散斑衰减器有最小的外壳，可提供或不提供驱动电子设备。

最重要的参数是扩散片的选择。标准扩散片为1°、4.3°、8.5°和17°。STOT-LSR包括一个动态扩散片和静态扩散器（可选项）。当没有匀束元件跟随STOT-LSR以增加散斑抑制时，建议使用后者。找到合适的系统配置是有效降低散斑的关键。针对于各种应用我们也提供了一些相关的建议。

我们的标准扩散片是由专利聚合物制成，透过率为93%和损伤阈值为300W/cm~2时可提供240-2500nm的传输范围。扩散片本身没有涂层，VIS和NIS镀镆玻璃盖是我们提供的标准镀膜配置。尺寸和重量相似时客户也可选择使用玻璃扩散片。

振荡频率为300Hz，振幅约为300um，5mm孔径模型是高帧频应用的首选。

设计能力

我们可为客户定制散斑衰减器以适应不同的应用要求。如，在大尺寸方面，频率大于60Hz，用于平视显示器的50x20mm大小的扩散片。在小尺寸方面， 9x6x1mm的STOT-LSR已经是激光投影显示器的原型。

透射式激光散斑衰减器STOT-LSR-10-22

我们的OEM版本的激光散斑衰减器有最小的外壳，客户可选带或不带驱动电子设备。

这其中最重要的参数是扩散片的选择。标准扩散片为1°、4.3°、8.5°和17°。STOT-LSR包括一个动态扩散片和静态扩散器（可选项）。当没有匀束元件跟随STOT-LSR以增加散斑抑制时，建议使用后者。找到合适的系统配置是有效降低散斑的关键。针对于各种应用我们也提供了一些相关的建议。

我们的标准扩散片是由专利聚合物制成，透过率为93%和损伤阈值为300W/cm~2时可提供240-2500nm的传输范围。扩散片本身没有涂层，VIS和NIS镀镆玻璃盖是我们提供的标准镀膜配置。尺寸和重量相似时客户也可选择使用玻璃扩散片。

在振荡频率为180Hz，振幅约为400um时，10mm孔径型号是频帧低于180Hz和适应人眼应用的首选。

设计能力

我们可为客户定制散斑衰减器以适应不同的应用要求。如在大尺寸方面，频率大于60Hz，用于平视显示器的50x20mm大小的扩散片。在小尺寸方面， 9x6x1mm的STOT-LSR已经是激光投影显示器的原型。

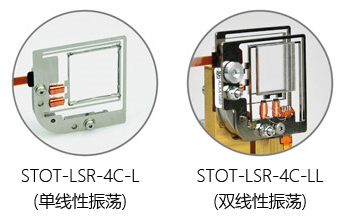

透射式激光散斑衰减器 STOT-LSR-4C

我们的STOT-LSR-4C散斑衰减器的孔径为18.5x18.5mm，特别适用于使用高功率和大光斑直径的应用。扩散片安装在一个薄钢架上。金属大框架通过驱动线圈的振荡磁场产生的磁阻力来启动。如果客户需要，STOT-LSR-4C可以将两个旋转90°的振荡扩散器片组合起来，实现双向优化消隐。安装在柔性塑料基板上小型驱动电子元件在闭环模式下谐振频率稳定，可提供误差信号。
