Kagome型中空光子晶体光纤是一种不依赖带隙导光的新型空心微结构光纤，其结构设计灵活、损伤阈值高、损耗低（高透区损耗可低至~40dB/km）、支持宽带传输（100-500nm），并可通过改变纤芯所充气体及调节气压实现对光纤色散、非线性效应的有效调制，在强场物理、超强激光技术等领域研究中优势突出。
我们的中空光子晶体光纤工作波段包含500nm-3μm范围内的大部分常见波长，主要包括515-532nm、780-800nm、1030-1064 nm、1550nm、2μm波段，具有近单模传输、低色散低损耗、承受功率高（最高可承受50W或者500μJ&百fs激光脉冲），宽波段传输等特点。主要应用包括激光微加工、激光脉宽压缩、激光频率转换等应用。
近单模传输
低色散低损耗
高能量高功率
宽波段传输
| 物理特性 | |
| 芯轮廓r | 内摆线 |
| 内径 Ø | 63 μm ± 1 |
| 外部光纤 Ø | 300 μm ± 3% |
| 光纤涂层 | 一次聚合物涂层 |
| 光学特性 | |
| 中心波长 | 800nm / 1600 nm |
| 衰减@ 532nm | 30 dB/km ±10 |
| 色散@ 532nm | 1.5 ps/nm.km ± 0.5 |
| 传输频带宽** | 200 nm |
| 模场直径 | 24 μm ± 1 |
| 3dB弯曲损耗半径 | 10 cm ± 2 |

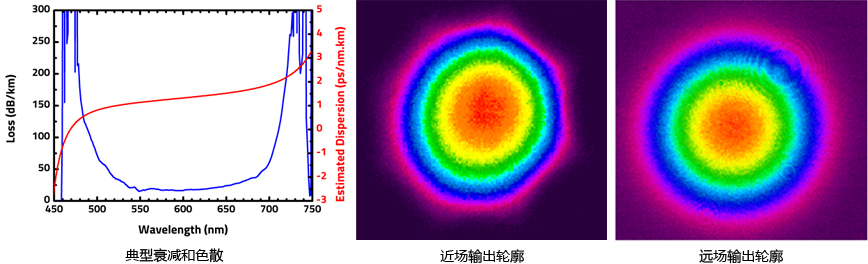

**500～700 nm的衰减低于 100 dB/km
宽光谱覆盖率
大芯径
低色散低损耗
低色散
记录-高激光损伤阈值*

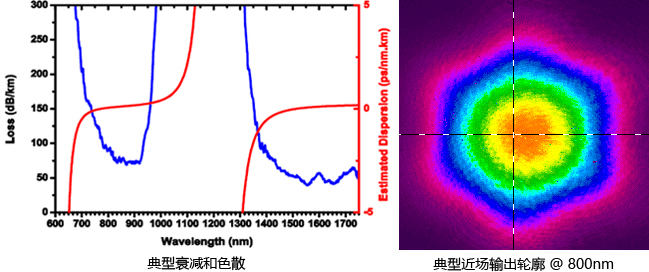

800nm 和 1550nm中空光子晶体光纤适用于钛宝石和掺饵类激光器
| 物理特性 | |
| 芯轮廓 | 负曲率参数b=1的内摆线 |
| 内径 Ø | 63 μm ± 1 |
| 外部光纤Ø | 300 μm ± 3% |
| 光纤涂层 | 一次聚合物涂层 |
| 光学特性 | |
| 中心波长 | 800 / 1600 nm |
| 衰减@ 532nm | <80 dB/km ±10 |
| 色散@ 532nm | 1 ps/nm.km ± 0.5 |
| 传输频带宽** | >100nm / >300nm |
| 模场直径 | 44 μm ± 1 |
| 3dB弯曲损耗半径 | 5 cm ± 2 |
**1300-1750nm的衰减低于100dB/km f
| 物理特性 | |
| 芯轮廓 | 负曲率参数 b>0.7的内摆线 |
| 内径Ø | 57 μm ± 1 |
| 外部光纤 Ø | 320 μm ± 3% |
| 光纤涂层 | 一次聚合物涂层 |
| 光学特性 | |
| 中心波长 | 1030 nm |
| 衰减@ 532nm | <100 dB/km |
| 色散@ 532nm | 1 ps/nm.km ± 0.5 |
| 传输频带宽** | 300 nm |
| 模场直径 | 39 μm ± 1 |
| 3dB 弯曲损耗半径 | 5 cm ± 2 |

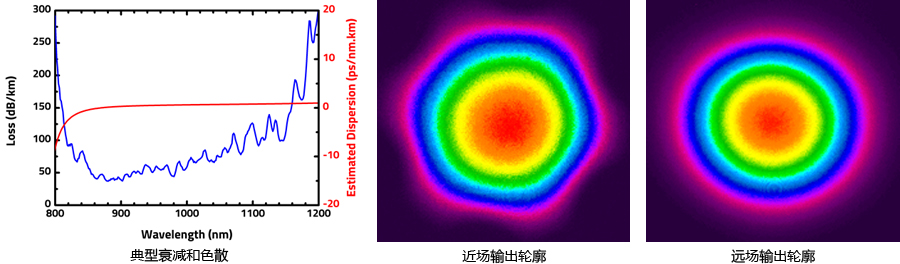

**850-1150nm的衰减低于 100 dB/km
| 物理特性 | |
| 芯轮廓 | 负曲率参数 b=0.8*的内摆线 |
| 内径 Ø | 61 μm ± 1 |
| 外部光纤 Ø | 432 μm ± 3% |
| 光纤涂层 | 一次聚合物涂层 |
| 光学特性 | |
| 中心波长 | 1550 nm |
| 衰减@ 532nm | <50 dB/km |
| 色散@ 532nm | 1 ps/nm.km ± 0.5 |
| 传输频带宽** | 400 nm |
| 模场直径 | 42 μm ± 1 |
| 3dB弯曲损耗半径 | 5 cm ± 2 |

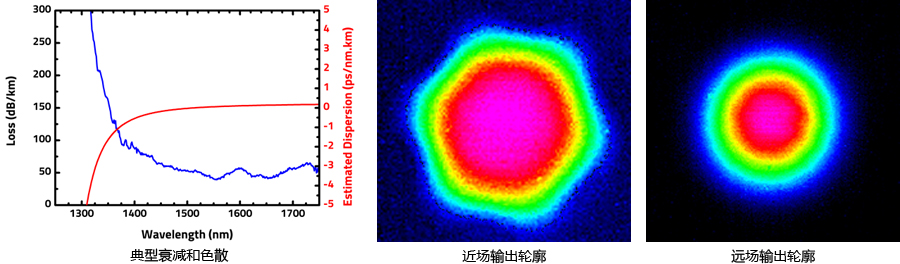

**1375-1750nm的衰减低于 100 dB/km
| 物理特性 | |
| 芯轮廓 | 负曲率参数 b>0.7的内摆线 |
| 内径Ø | 56 μm ± 1 |
| 外部光纤Ø | 415 μm ± 3% |
| 光纤涂层 | 一次聚合物涂层 |
| 光学特性 | |
| 中心波长 | 2000 nm |
| 衰减@ 532nm | 60 dB/km |
| 色散@ 532nm | 1 ps/nm.km ± 0.5 |
| 传输频带宽** | >350 nm |
| 模场直径 | 42 μm ± 1 |
| 3dB弯曲损耗半径 | 5 cm ± 2 |
**850-1150nm的衰减低于 100 dB/km
光子微单元组件（PMC）技术是以空心光子晶体光纤（HC-PCF）为基础，利用填充气体填充光纤来提供光子功能，如（i）光学频率转换，（ii）超高功率脉冲激光传输（III）激光脉冲压缩(iv) 频率标准。
PMC是一个独立的模块化的组件其包含充有气体和光纤接头的HC-PCF。相较于传统的激光方法，光纤中存有的微米级的气体可百万倍的增长激光的效率，并且开启更独特的功能。例如，利用拉曼气体，可以产生新波长，从而创造新的应用。微米尺度上的光纤内气体的存在比传统的激射方法提供了一百万倍的气体激光效率的增加，并且开启了功能化的独特能力。例如，利用拉曼气体，可以产生新的波长，从而创造新的应用。
我们提供多种型号的HC-PCF应用于PMC组件中。抑制耦合制导的HC-PCF，如KGOME光纤就能产生了特别好的结果，具有高的损伤阈值和非常宽的带宽。
在PMC家族中使用的HC-PCF有不同的变体。抑制耦合的HC-PCF能使光纤获取非常好的效率，如KGOME光纤就具有很高的损伤阈值和非常宽的带宽。PMC针对不同的应用/激光功率要求/特定安装要求,提供下列不同结构的PMC。

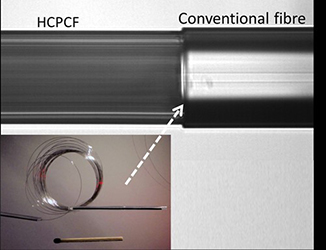

由一段充有气体的HC-PCF拼接到固体光纤而制成的光纤。
气体类型： 通常是任何分子气体。原子蒸气
空气压缩范围：从高真空压缩到几个bar.
拼接损耗: 1 dB/每接
适用于低功率激光应用，如电信、仪器仪表、频率标准、变频等
该PMC至少有一个端口来展示可填充气体单元。该单元安装在标准平移工作台上，用于快速和高效的激光耦合。
充气
结实的光纤管
微弯曲消除
宏观弯曲抑制
防止粉尘污染
适用于高功率应用：如超短脉冲激光光束传输，激光脉冲压缩，频率转换器
该PMC至少有一个端口来展示管状单元。该单元可安装或集成到标准的光机夹具或系统上。
结实的光纤管
微弯曲消除
宏观弯曲抑制
防止粉尘污染
适用于高功率应用：如超短脉冲激光光束传输，激光脉冲压缩，频率转换器

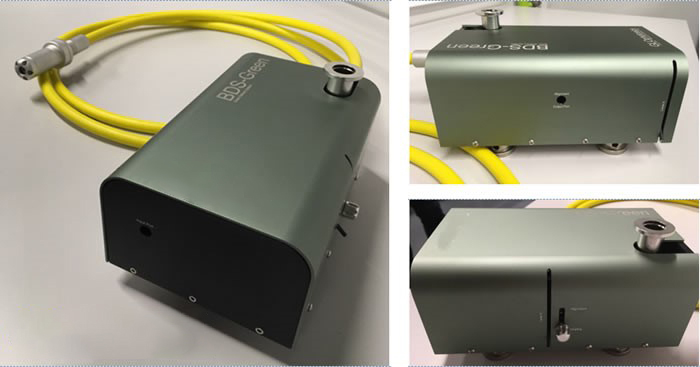

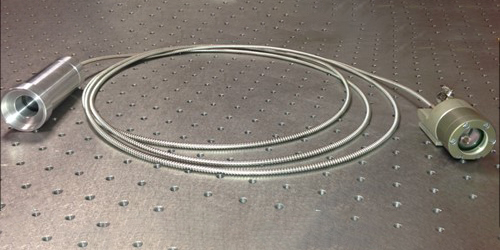

STUGLU-BDS是一种新型的便于用户使用的高功率激光光束传输模块。
得益于我们的防震和预对准模块的光纤技术，它具有显著的快速激光脉冲能量和功率处理能力。
| 物理特性 | |
| 光纤长度** | 2 m , 3 m, 5 m |
| 输出光斑质量 | M²<1.3 |
| 气体/真空连接 | KF16 |
| 光纤保护** | Metallic monocoil |
| 最小弯曲半径 | 200 mm |
| 光学特性 | |
| 工作波长** | 515 nm / 532 nm |
| 衰减 | <100 dB/km |
| 色散 @工作波长 | 1 ps/nm/km ± 0.5 |
|
传输频带宽*** ***衰减低于 100 dB/km | >100 nm |
| 输入光斑要求** | 3 mm ± 0.1 |
| 弯曲损耗 @ 20 cm 弯曲半径 | < 1 dB |
**如需定制其他参数产品请联系我们
**所有参数规格有权更改，恕不另行通知
| 物理特性 | |
| 光纤长度** | 2 m , 3 m, 5 m |
| 输出光斑质量 | M²<1.3 |
| 气体/真空连接 | KF16 |
| 光纤保护** | Metallic monocoil |
| 最小弯曲半径 | 200 mm |
| 光学特性 | |
| 工作波长** | 1030 nm / 1064 nm |
| 衰减 | <50 dB/km |
| 色散 @工作波长 | 1 ps/nm/km ± 0.5 |
|
传输频带宽*** ***衰减低于 100 dB/km | >200 nm |
| 输入光斑要求** | 2.9 mm ± 0.1 |
| 弯曲损耗 @ 20 cm 弯曲半径 | < 1 dB |
**如需定制其他参数产品请联系我们
**所有参数规格有权更改，恕不另行通知

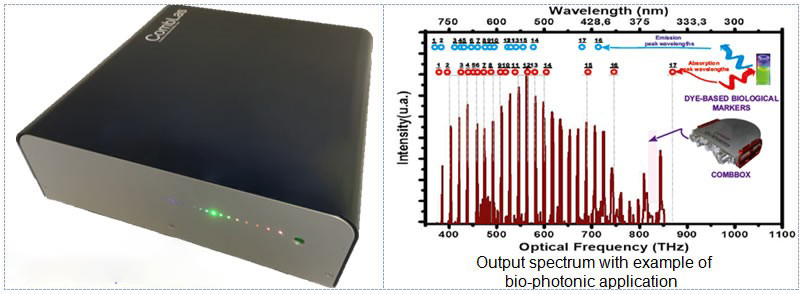

基于光子微单元的拉曼波长转换器
加固组装/集成
寿命长
超低泵浦阈值
可兼容市面上大多数脉冲激光器
电池供电
UV-VIS多波长覆盖（超过20种波长）
单模
适用于生物光子应用
| 光学特性 | |
| 泵浦波长 | 532 nm |
| 光谱范围 | 350-800 nm |
| 频率间隔 | 17.6 THz |
| 平均功率 | 9 mW |
